ارتباط سریال دو میکرو

[t3r!p3000]

مهندس اینو ببین چجوری ارتباط برقرار کرده !

شاید کمکت کنه !

http://www.iranled.com/node/76

[محمد حسینی]

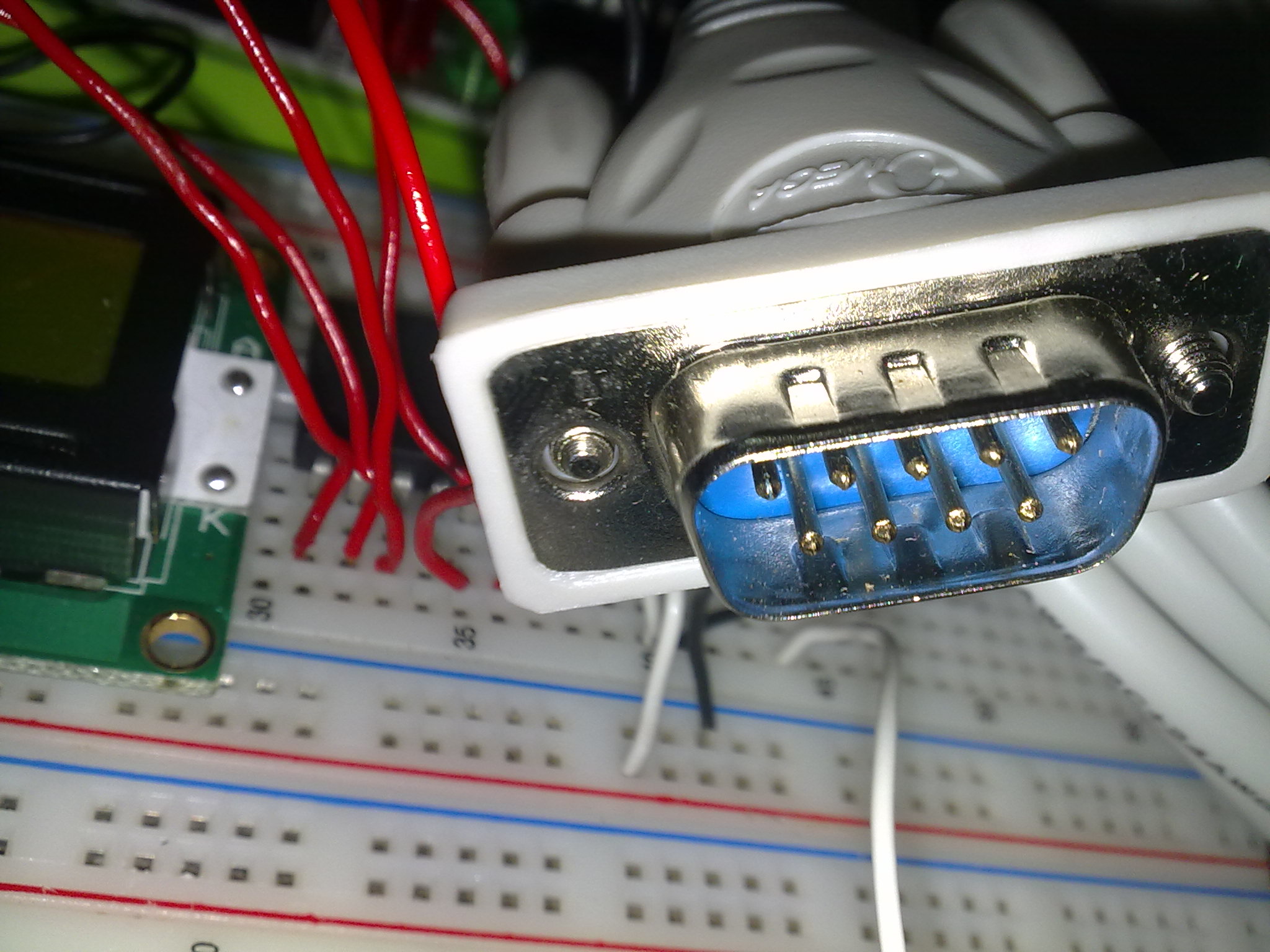

آقا بفرما اینم عکس ! به پایه هاش سیم لحیم کنم؟!

(ِالان میبینم چیه .... می خواستم عکس بذارم متوجه سوالم بشی ....)

[t3r!p3000]

خوب مهندس برو یه سوکت مادگی سریال بگیر !
150 تومانه !
بگو سوکت 9 پین سریال !


به پایه های ۲ و ۳ و ۵ لازمه فقط سیم وصل کنی !
ولی نه به اونجا !

[Sobi]

سلام ببخشید ممکنه یکی از دوستان برنامه ی کامل ارتباط سریال واسه مگا32 رو بزاره !!! ضمنا من بسکام کار میکنم بازم مرسی!

[t3r!p3000]

مهندس ارسال سریال کاری نداره تو بسکام !

می تونی این کتاب رو بخونی : http://forum.iranled.com/showthread.php?tid=10869

اینم یه مثال از کتاب آقای یه نفر ( سعید جون ) :

ارتباط سریال rs232 :

در این ارتباط از دوسیم به نام های rxd و txd استفاده میشود که خط txd وسیله اول دیتا را از ان به بیرون منتقل میکندو خط خروجی دیتا است و به ورودی دیتا دستگاه دوم ( txd ) متصل میشود و خط rxd ورودی دیتا است که به خروجی دیتای دستگاه دیگر (rxd ) متصل میشود.

در این روش میتوان نهایتا تا دووسیله را به هم متصل کرد .(از طریق یک پورت)

این پروتکل برای ارتباط میکرو با میکرو ، میکرو با کامپیوتر و کامپیوتر با کامپیوتر استفاده میشود ، برای ارتباط میکرو با میکرو شما نیاز به دو برنامه برای دو میکرو دارید ، برای ارتباط میکرو با کامپیوتر شما باید علاوه بر نوشتن برنامه برای میکرو یک برنامه نیز برای کامپیوتر بنویسید و در نهایت برای ارتباط دو کامپیوتر با هم شما باید با یکی از زبان های برنامه نویسی برای هر دو کامپیوتر برناه بنویسید که این موضوع از بحث ما خارج است.(برای راه اندازی این پروتکل از کریستال خارجی استفاده کنید)

دستورات این پروتکل در بسکام به شرح زیر است:

تعیین نرخ انتقال دیتا:

کد php:

$BAUD=VAR


این دستور میزان انتقال دیتا در ثانیه را مشخص میکند وباید در هر دو وسیله ای که به هم متصل میشوند یکی باشد (در غیر این صورت ارتباط کار نمیکند) بهتر است نرخ انتقال دیتا در مناطق دارای نویز کمتر انتخاب شود.

دستور PRINT :

کد php:

PRINT  VAR


توسط این دستور میتوان داده یا متغیری را به پورت سریال ارسال کرد. VAR یم متغیر از جنس متغیرهای گفته شده میباشد.

دستور PRINTBIN :

کد php:

PRINTBIN VAR


توسط این دستور متغیر VAR به باینر تبدیل شده سپس به پورت سریال ارسال میشود.

دستور WAITKEY :

کد php:

VAR=WAITKEY()


این دستور تا زمانی که متغییر توسط دستگاه دیگر به پورت سریال ارسال شود منتظر میماند و پس از دریافت متغیر برنامه از خط بعد ادامه می یابد.

دستور INKEY :

کد php:

VAR=INKEY()


این دستور مقدار اسکی کاراکتر دریافت شده از پورت سریال را برمیگرداند.

دستور INPUTBIN :

کد php:

INPUTBIN  VAR


این دستور داده باینری را از پورت سریال میگیرد و در متغیر VAR قرار میدهد.

دستور INPUTHEX :

کد php:

INPUTHEX  VAR


این دستور داده هگز رااز پورت سریال دریافت میکند و در متغیر VAR قرارمیدهد. مانند:

در مثال زیر با استفاده از ارتباط سریال ، یک ارتباط دوطرفه بین دو میکرو برقرار کرده ایم ،

کد php:

$regfile = "m32def.dat" : $crystal = 1000000
$baud = 9600
Config Portb = Input : Config Porta = Output
Dim A As Byte , Q As Byte
W:
Q = Pinb : Printbin Q
A = Inkey() : Porta = A
Goto W
End
میکرو 2:
$regfile = "m32def.dat" : $crystal = 1000000
$baud = 9600
Config Portb = Input : Config Porta = Output
Dim A As Byte : Dim Q As Byte
W:
Q = Pinb : Printbin Q
A = Inkey() : Porta = A
Goto W
End


از انجا که ارتباط دو طرفه میباشد ( هر دو میکرو دقیقا مانند هم هستند ) برنامه دو میکرو مشابه است ،

درخط اول میکرو و کریستال معرفی شده است که میکرو مگا 32 و کریستال مورد استفاده 10 مگا هرتز میباشد .

در خط دوم نرخ انتقال دیتا مشخص گردیده است ، مقدار ان 9600 است . نرخ انتقال دیتا باید در هر دو میکرو یکسان باشد .

در خط سوم پورت b به عنوان ورودی ( برای اتصال کلید ) و پورت a به عنوان خروجی (برای اتصال led) معرفی شده اند .

در خط چهارم دو متغیر از جنس بایت برای ذخیره مقادیر معرفی شده است .

در خط پنجم شروع یک حلقه میباشد ( شما میتواندی از دیگر حلقه ها نیز استفده کنید).

در خط ششم مقدار موجود بر روی پورت b در متغیر q ریخته میشود و سپس با دستور Printbin Q به پورت سریال فرستاده میشود.

در خط هفتم مقدار گرفته شده از پروت سریال در متغیر a ریخته میشود و بعد متغیر a بر روی پورت a ریخته میشود.

خط هفتم پایان حلقه میباشد ، هنگامی که cpu میکرو به این خط رسید به برچسب w پرش میکند.

خط هشتم پایان برنامه است.

در حالتی که هیچ یک از کلید ها یک نشده اند ، مقدار q صفر دسیمال و &b00000000 باینری است ، حال اگر هر یک از کلید ها فشرده شود مقدار q تغیر میکند.

دو پایه txd و rxd میکرو نقش دریافت و ارسال داده را در حالت پیشفرض برعهده دارند ، با دستور زیر شما میتوانید این دو پایه را به پایه های دلخواه تغییر دهید:

کد php:

Open "comx.y:$baud,8,n,1" For Output/input As #q


comx.y : نام پورت و پایه ای است که باید به عنوان txd یا rxd جدید عمل کند.

:$baud نرخ داده عبوری از پایه را نشان میدهد ، این مقدار باید با نرخ انتقال دیتا ی اصلی برابر باشد.

Output/input : پایه میتواند وردی داده( rxd) یا خروجی داده( txd ) باشد.

Q : شماره کانال را مشخص میکند.
مانند:

کد php:

Open "comd.1:19200,8,n,1" For Output As #1
Open "comd.0:19200,8,n,1" For Input As #2


در مورد بالا portd.1 به عنوان txd و portd.0 به عنوان rxd در نظر گرفته شده است ، همچنین نرخ انتقال داده برابر با 19200 است.

[محمد حسینی]

در این ارتباط از دوسیم به نام های rxd و txd استفاده میشود که خط rxd وسیله اول دیتا را از ان به بیرون منتقل میکندو خط خروجی دیتا است و به ورودی دیتا دستگاه دوم ( txd ) متصل میشود و خط txd ورودی دیتا است که به خروجی دیتای دستگاه دیگر (rxd ) متصل میشود.

مهندس فکر کنم اشتباه لپی رخ داد!
rxd => r : receiver
دریافت

txd => t : transmitter
ارسال

من اینطوری یادم می مونه.
(سوتی که ندادم؟!)

[ilgar]

فقط حواستون باشه T یکی باید به R اونیکی وصل بشه . این مساله موضوعیه که خیلیا از جمله خودم اشتباهاً روش وقت زیادی تلف کردن.

[t3r!p3000]

مهندس من فقط مطلبو از کتاب آقا سعید کپی پست کردم و نخوندمش !

ممنون !

تو ویرایش بعدی کتاب باید لحاظ شه !

[ilgar]

کسی گیت OR سراغ داره که بشه خروجیاشو اند سیمی کرد؟ تعداد ورودیهاشم مهم نیست.
یعنی من میخام خروجی بیش از 20 تا Txd رو بدم به ورودی گیتها و خروجی اونارو بهم وصلشون کرده و بدم به یه Rxd میکرو.

از آی سی های دیگه نمیتونم استفاده کنم چون پایه کافی برای فعال سازی اونا یا کنترل خطوط آدرس ندارم.

تا فردا صبح اگه کسی کمک کنه ممنون میشم. بعدش خودم می تونم به کتاب نگاه کنم.

[t3r!p3000]

خوب مهندس به جاش مقاومت بذار !

20 تا مقاومت حدود 4.7 کیلو فکر کنم مناسب باشه !

در ضمن گیت هایی که خروجیش رو بهم وصل می کنن حکم گیت AND. رو پیدا می کنه و فکر نمی کنم به درد کار شما بخوره !

[ilgar]

شما تا حالا ازاین کارا کردین و جواب گرفتین؟
فکر نکنم مقاومت بشه.
اگه مقدار مقاومتو زیاد بگیریم با امپدانس بالای Rx سری (در حد جزئی) میشه و ولتاژ در سطح TTL به ورودی میکروی اصلی (داخل آی سی ( نمیرسه و اگه مقدار مقاومتو کم بگیریم، چون Rx میکروی اصلی امپدانس بالاس در نتیجه خروجی یه میکرو با خروجی های اون 19 تا دیگه مدار میبنده و باز سطح ولتاژ از TTL میاد پایین.
