میکروکنترلر AVR

[comproxsoft]

سلام. ببخشید توی میکرو کنترلر ATmega16 که دو تا پاهه VCC و دو تایه GND وجود داره باید هر دوی آنها به منبع تغذیه وصل بشه ؟

[ilgar]

گراند دو تا داره اما Vcc یکی!
نه پایه 31 لازم نیست به گراند وصل بشه پایه 30 هم بخاطر مبدل انالوگ به دیجیتاله.
البته تو نوع SMD مگا 16 سه چهار تا گراند و تغذیه داره چون اون آی سی ها چهارطرفه هستن و فاصله پایه ها کمه در نتیجه خط pcb باید نازک باشه. در نتیجه برای جلوگیری از جریانهای بالا از این خطوط نازک بهتره از همشون استفاده بشه

[modj.ir]

دیتا شیتش نوشته AVCC رو هم به VCC وصل کنین ! حتی اگر AD رو استفاده نمی کنین

[parisamohamadi]

میکرو mega16 یه پایه ی vcc داره که در محدوده ی 4.5 تا 5.5v وصل میشه ودو پایه های GND به 0V وصل میشن.پایه ی AVCC مربوط به پورت A و مبدل آنالوگ به دیجیتاله که حتی در صورت عدم استفاده از ADC باید بهVCC وصل بشه.اگه از ADC استفاده بشه بهتره این پایه با یه فیلتر پایین گذر(LC)به VCC وصل بشه.

[mobah]

با تشكر از دوستان
براي ميكرو اتمگا 8 ميخوام فیلتر برای پایه های AVCC و AGND و AREF میکرو بسازم.

كسي اطلاعاتي داره.

[sharin]

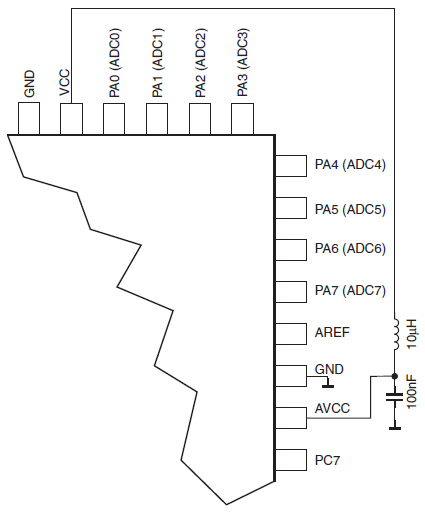

عكس پيوست رو ببين ...

[mobah]

مرسي همين خوبه

[ali_tanha]

باعرض سلام من میخوام-دو میکرو AVR رااز طریق فیبر نوری در ارتباط بگذارم لطفا راهنماییم کنید
