مشکلات با پروتئوس

[mahdi20]

راسته دارم پی سی بی میزنم واسه همین عجله دارم.

گفتم که دمه دستم رله ندارم.


دستت درد نکنه. ولی پروتوس من 7.6 هست و این فایل تو 7.7 . بازش نمیکنه.

[t3r!p3000]

7.7 رو بگیر :

[mahdi20]

سلام

می خواستم بدونم که این واحد اندازه گیری th که توی پروتئوس رایج هست، چند میلی متر یا چند اینچ هستش؟

ممنون

[mahdi20]

سلام

کسی نمی دونست؟؟؟

[sarv]

چرا این آی سی LM3909 که توی پروتئوس هست دوتا پایه کم داره.

البته توی PCBکه گذاشته 8تا پایه داره!!



[رسول]

سلام

محمود جون پایه هایی که نیستن همون شماره 3 و 7 هستند که NC هستند و اگه دیتاشیتشم نگاه کنی توی هیچکدام از مدارها مورد استفاده قرار نگرفته اند ...

پس توی پروتئوس هم بود و نبودشون فرقی نمی کنه!!

---------------------------------------------------------------
تا چیزی را نپذیریم نمی توانیم تغییرش بدهیم (کارل یونگ)

[sarv]

سلام مجدد

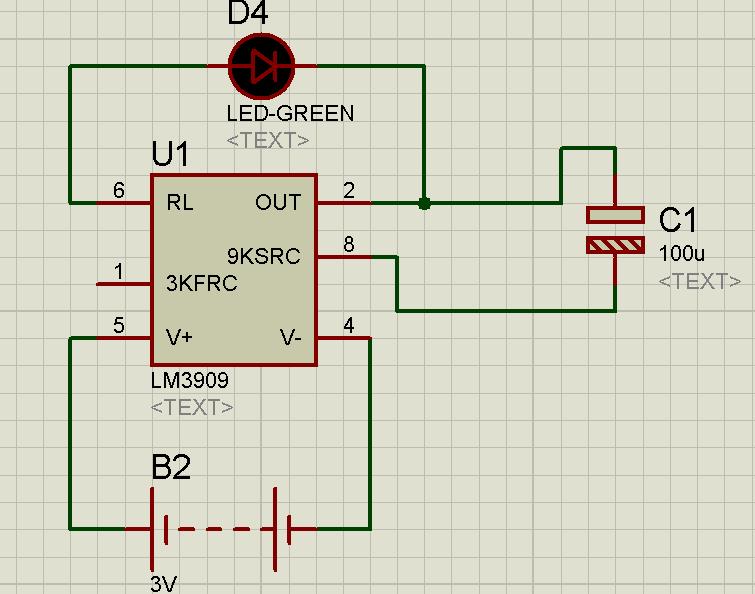

من این مدار رو بستم :

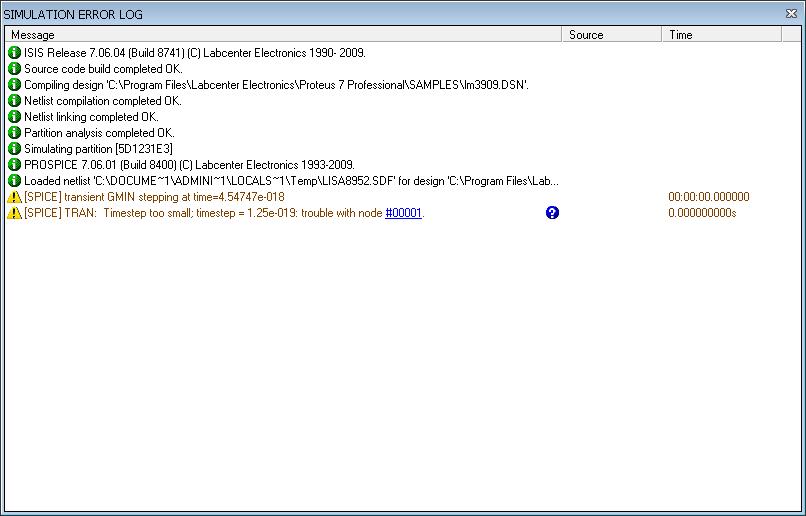

بعد از اینکه ران میکنم چرا این پیغام میاد:



ممنون از دوستان

[sheitunak]

سلام دوستان

میدونین چه جوری میشه توی پروتئوس نسبت ترانس (n1:n2) را تغییر داد؟

[sheitunak]

کسی از دوستان نمیدونست؟

[rdscience]

سلام
نميشه از روي نسبت ايندوكتانسشون تعيين كرد ؟

[علي برقي]

سلام دوستان

میدونین چه جوری میشه توی پروتئوس نسبت ترانس (n1:n2) را تغییر داد؟

سلام
براي ترانس ايده آل بايد cupling factor ترانسو تغيير بدي . و براي غير ايده آل ( اشباع شده ) كافيه نسبت تبديلتو وارد كني.

فايل شبيه سازيشم تو پيوست گذاشتم.

---

سلام
نميشه از روي نسبت ايندوكتانسشون تعيين كرد ؟

ميشه ولي اينوكتانس با نسبت تبديل يه رابطه عكس داره در ضمن فكر كنم فرمولش اين بود:

کد:

k=l1*l2/n
