مختصری از سیستم اطلاعات مکانی و نرم افزار جی آی اس آرک ویوو

Geospatial Information System and Arcview GIS Overview

Arcview Overview-Arcview GIS-ArcView Presentation-Arcview Documentation-arcview download-Iranarea.ir

آرک ویوو-آرک ویوو جی آی اس-سیستم اطلاعات جغرافیایی-سیستم اطلاعات مکانی-ایران مساحت

ArcView is geographic information system (GIS) software for visualizing, managing, creating, and analyzing geographic data. Using ArcView, you can understand the geographic context of your data, allowing you to see relationships and identify patterns in new ways. ArcView is the entry level licensing level of ArcGIS Desktop, a geographic information system software product produced by ESRI. It is intended by ESRI to be the logical migration path from ArcView 3.x.ArcView GIS 3.3 is still currently available, but a retired product, and many users still use the older version. ArcView GIS 3.3 is offered for both Unix and Windows variants. Version 3.3 was released May 22, 2002 and is currently sold and has "mature support" for multiple platforms. All ESRI produced extensions for ArcView are currently supported in 3.x with the exception of ArcView IMS2. ArcView IMS was discontinued on 1 June 2004, and replaced with ArcIMS. An older version of ArcView was available for Macintosh, version 3.0a, however this version was retired in 1997. ArcView 3.3 is compatible with Windows XP, however, does require the user to apply a patch to work properly. This patch is available for download from ESRI's product support website. ArcView GIS 3.3 is not supported in Windows 64-bit, since it is a 16-bit application

يكي از اركان مهم در تصميم گيري ها و برنامه ريزي ها،اطلاعات دقيق و بهنگام مي باشد. جهت جمع آوري، ذخيره، بازيابي و تجزيه و تحليل اطلاعات با حجم زياد، چاره اي بجز استفاده از ابزار و تكنولوژي نوين ماشيني وجود ندارد. يكي از اين پديده ها، سيستم هاي اطلاعات جغرافيائي (Geographic Information System)يا GIS مي باشد.
جهت تهيه يك GIS كارآمد در ايران تجهيزات كامپيوتري و ادوات مربوطه به شكل تكنولوژي وارداتي، به تنهائي كارساز نبوده و عناصري همچون جمع آوري اطلاعات بهنگام و مديريت اطلاعات نيز مورد نياز مي باشد تا مرحله پروژه هاي آزمايشي را پشت سر بگذارند و عملاً به بهره وري برسند.GIS و ياسيستم اطلاعات جغرافيائي (Geographic Information System) به سيستمي كه شامل مجموعه ای نرم افزاري-سخت افزاري براي ورود، ذخيره، بازيابي، ويرايش، آناليز و استخراج داده ها باشد ، گويند.

تاريخچه مختصري از GIS

تاريخچه GIS به زمان هاي خيلي قبل بر نمي گردد.اصطلاحGIS (Geogeraphical Information System) در اواسط سال 1960 ميلادي پا به عرصه وجود نهاد .كلاً GIS محصول قوه فكري جغرافيائي نيست وبا تحقيق وتوسعه GIS از سال 1960 ميلادي وبا تلاش گروه كوچكي از پيشگامان حرفه اي چند رشته علمي شروع شد. هر گروه علاقه داشتند كه از تكنولوژي كامپيوتر عصر خود در كاربرد داده هاي جغرافيائي ودر موارد خاصي از مديريت زيست محيطي وبرنامه ريزي استفاده نمايند.
اصولاً پنج زمينه كلي زير به عنوان عناصركليدي براي توسعه GIS از ديگر مواردبصورت برجسته تري نمود پيدا مي كند.
1- معماري چشم انداز 2- علوم كامپيوتري 3- علوم جغرافيا 4- سنجش از دور 5- كارتوگرافي معماران چشم انداز در سال 1960 از اولين دسته دانشمندان زيست محيطي بودند كه از روش ادغام لايه هاي نقشه اي جهت انتخاب بهينه مناظر زيبا براي تسهيلات وپروژه هاي مهندسي استفاده نمودند
سيستم اطلاعات جغرافيائي كانادا (CGIS) اولين سيستم عملياتي كامل بوده است وكانادا اولين كشوري است كه از نام اقتصادي GIS استفاده نمود.در ابتدا CGIS دركانادا جهت آمايش نمود پيدا كردو در پروژه هاي تهيه نقشه كاربري اراضي در ارتباط با توسعه مزارع حاشيه اي فعاليت نمود ولي با گذشت زمان كاربردهاي GIS فراتر رفت ودر بخشهاي مختلف جايگاه خاصي به عنوان يك ابزار قدرتمند يافت.
· مقدمه اي بر سيستم اطلاعات جغرافيائي (GIS)
وظيفه اصلي يك سيستم اطلاعاتي : نوعي عمليات بر روي داده هاست كه به كمك آن بتوان سريعتر،دقيق تروبهينه تر برروي مسائل مربوط به اين داده ها تصميم گيري كرد . اين مراحل ازجمع آوري داده ، تغيير فرمت و ذخيره سازي آنها آغاز شده و شامل مسائل مديريت ، تجزيه و تحليل ، مدلسازي مي گردد و مارا در جستجو ( search) و تهيه فضاي پرسش وپاسخ(Query) برروي حجم بالاي اطلاعات و نمايش داده هاي توصيفي در مدت زمان بسيار كوتاه ياري مي كند.
يك سيستم اطلاعات جغرافيائي (GIS) تمامي وظايف يك سيستم اطلاعاتي را برروي داده هاي جغرافيائي بر عهده دارد.
· داده ها در سيستم اطلاعات جغرافيائي به دو دسته تقسيم مي شوند: داده هاي مكاني كه نشاندهنده موقعيت و شكل عوارض بوده و داده هاي توصيفي كه بيانگر ويژگي ها و خصوصيات عوارض مي باشند.

GIS مجموعه اي سازمان يافته از سخت افزار ، نرم افزارهاي كامپيوتري ، داده هاي مكان مرجع شامل : داده هاي توصيفي ومكاني ، افراد متخصص والگوريتم هاست كه به منظور گردآوري ، ذخيره سازي ، بهنگام سازي ، پردازش، بازيافت ، تجزيه وتحليل وارائه شكلهاي مختلف اطلاعات مكان مرجع ، طراحي وايجاد شده وبه بيان مشخصات وويژگي هاي جغرافيائي داده ها مي پردازد.

اجزاء GIS
سيستم اطلاعات جغرافيائي از سه جزء اصلي تشكيل شده است كه عبارتند از:
الف) نيروي متخصص:
نيروي متخصص وظيفه طراحي وپياده سازي وهمچنين بهنگام سازي داده ها و اطلاعات رابرعهده دارد.
ب) كامپيوتر:
كامپيوتر شامل سخت افزار ونرم افزار مناسب است كه جهت ذخيره سازي ، بهنگام سازي وتجزيه وتحليل داده ها مورد استفاده قرار مي گيرد.
ج) داده:
منظور از داده، داده هاي مكاني و داده هاي توصيفي مي باشد.
نمونه اي از داده ها در راه آهن
براي روشن تر شدن موضوع نمونه اي از داده ها كه شامل داده هاي مكاني وتوصيفي مي باشند به صورت ذيل ارائه مي شود كه اين داده ها عبارتند از:
داده هاي مكاني: نظير كيلومتراژ وموقعيت عوارضي چون ريل ،بالاست، تراورس، پابند، سوزن ، ايستگاه ، تونل ، پل ، ترانشه، شيب وفراز، قوس ، ديزل، واگن انشعاب برق وتلفن و مخزن سوخت ،ساختمانهاي اداري وتعميرات ،مسكوني و...
داده هاي توصيفي: عبارتست از مشخصات و توضيحات مربوط به عوارض مكاني نظبرهندسه خطوط ، شيب و فراز ، ايستگاهها ، ريل ، تراورس ، تناژبار ، قطعه ، ناحيه ، بلاك ، بخش ، ابنيه فني (پل ، تونل ، ترانشه ، ديوار حائل و...) نرخ تردد ، مشخصات وضعيت زير سازي مانندجنس لايه ها و غيره....
منابع تأ مين كننده داده هاي مكاني مورد نياز
داده هاي مكاني مورد نياز يك سيستم اطلاعات جغرافيائي مي تواند از منابع مختلفي از جمله موارد زير جمع آوري وتأمين شود:
· اسناد ، مدارك ونقشه هاي موجود
· نقشه برداري زميني
· سيستم تعيين موقعيت جهاني(GPS)
· عكسهاي هـوائي (تكنيك فتوگرامتري)
· تصاوير ماهـواره اي (سنجش از دور )

ArcView چيست ؟

رابط كاربر (GUI)ArcView

ArcView يكي از پركاربردترين نرم افزار GIS مي باشد كه توسط شركت ESRI ارائه شده است . GIS يك پايگاه داده هاست كه اطلاعات توصيفي را به مكانشان متصل نموده و به كاربر اين امكان را ميدهد تا اقدام به مشاهده و آناليز آنها به نحوي مفيد و جديد نمايد.





راهنماي Arcview: استفاده از Help



اولين پروژه در محيط نرم افزار Arcview

وارد محيط نرم افزار Arcview شده و از منوي فايل گزينه open Project را انتخاب كنيد.
منوها تغيير كرده و نقشه تركيبي از چند لايه و يك جدول و گراف مربوطه باز خواهد شد.
محيط هاي نام برده شده در بخش معرفي محيط نرم افزار را مرور كنيد.
بدون اينكه تغييري در پروژه بدهيد خارج شويد و يك پروژه جديد را از منوي فايل با انتخاب New Project شروع كنيد.
بلافاصله به محط view منتقل خواهيد شد

[moam]

Arcview Tools Extension

In training today you’ll explore a handful of the 100+ DNR ArcView Toolbox functions.Toolbox options will change depending on what type of document (View, Layout, etc) you have open. Please note that SPATIAL ANALYST functions will be unavailable to you – the Spatial Analyst Extension is not loaded on your training PC

با شروع اجرای نرم افزار Arcview GIS ، به پنجره خوش آمد گویی رو برو میشویم که سه گزینه انتخابی را در اختیار ما قرار میدهد.دو گزینه اول یک پروژه جدید را برای ما باز میکنند با این تفاوت که گزینه دوم یک پروژه خالی است و در آن هیچ View تنظیم یا وارد نشده است.با انتخاب گزینه سوم ما میتوانیم پروژه ای را که از قبل بر روی سیستم داریم باز کنیم. توجه داشته باشید که هر سه گزینه بعد از ورود به محیط اصلی نرم افزار نیز در دسترس هستند.

معرفي محيط View

با ورود به محيط نرم افزار Arcview به پنجره زير مي رسيم كه در دو حالت اول به محيط view خواهيم رسيد:



با ورود به محيط View نوار منو تغيير نموده و به شكل زير درخواهد آمد اغلب آيكونها تازماني كه لايه اي به محيط اضافه نشده است غير فعال هستند:



از آيكون استفاده كنيد و به پوشه اي كه فايل هاي مثال اين دوره آموزشي قرار sample_GIS_data و لايه lake و لايه هاي streams و subbasinرا به محيط اضافه نمائيد.



مطمئن شويد كه جعبه هاي تاييد سه لايه روشن هستند.





دراين پنجره چند قسمت موجود است كه وظيفه هر كدام در جدول زير آمده است. پس از افزودن لايه هاي جديد به محيط View نوار منو تغيير نموده و به شكل زير درخواهد آمد و اغلب آيكونها فعال هستند:








اكنون تمرينهاي زير را با ابزار هاي فوق انجام دهيد.

درحالي كه لايه به محيط اضافه شده اند جدول لايه اي را بازكنيد، محتويات را ملاحظه نموده و خارج شويد.

روي راهنماي نقشه كليك كنيد تا ويايشگر فعال شود، رنگ آنرا تغيير دهيد.

با ابزارهاي بزرگنمائي كار كنيد و عملكرد آنها را مشاهده نمائيد.

مسافتي را روي نقشه اندازه بگيريد.

متني را روي نقشه بنويسيد.

از منو Theme گزينه Autolable را انتخاب نمائيد.

تنظيمات را مطابق شكل انجام داده و نقشه را برچشب زني نمائيد.

با ابزار درج گرافيك يك شكل به نقشه اضافه نمائيد.

موس را روي نقشه حركت دهيد و تغيير مختصات را مشاهده نمائيد.

با ابزار انتخاب عارضه اي را به حالت انتخاب در آوريد.

وارد منو Edit شويد و لايه ها را حذف نمائيد و بدون اينكه ذخيره كنيد از محيط خارج شويد.

با ورود به محيط نرم افزار Arcview از آيكون استفاده كنيد و به پوشه اي كه فايل هاي مثال اين دوره آموزشي قرار sample_GIS_data و لايه lake و لايه هاي streams و subbasinرا به محيط اضافه نمائيد.
مطمئن شويد كه جعبه هاي تاييد سه لايه روشن هستند.

در حالي كه لايه مورد نظر شما فعال است (در ليست حالت برجسته دارد) روي علامت فشار دهيد.

پارامتر مورد نظر خود را در اين ابزار مشخص نمود (مثلا زمين در نقشه Lake)و دكمه select from set را بزنيد.



نتيجه را مشاهده نمائيد.

با ورود به محيط نرم افزار Arcview از آيكون استفاده كنيد و به پوشه اي كه فايل هاي مثال اين دوره آموزشي قرار sample_GIS_data و لايه lake و لايه هاي streams و subbasinرا به محيط اضافه نمائيد.
مطمئن شويد كه جعبه هاي تاييد سه لايه روشن هستند.

در حالي كه لايه مورد نظر شما فعال است (در ليست حالت برجسته دارد) روي علامت فشار دهيد.

از فرم باز شده پارامتر مورد نظر خود را در اين ابزار مشخص نمائيد.

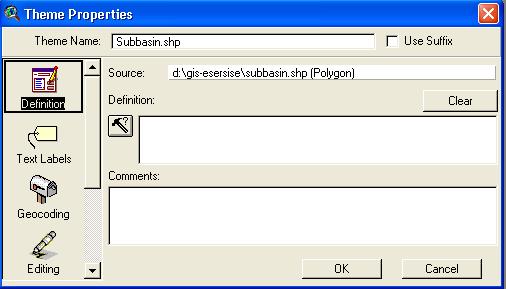

دراين پنجره چند قسمت موجود است كه وظيفه هر كدام در جدول زير آمده است.



Definition تعريف جستجو در عوارض لايه
Text Lable برچسب گذاري
Geocoding آدرس دهي كه در فصول بعد بعد خواهد شد
Editing ويرايش
Display نمايش: كه براي تعيين حداق و حداكثر مقياس استفاده مي شود.
Hotlink ايجاد يك نقطه داغ
Locking قفل كردن لايه ها در مقابل ويرايش

[moam]

کار با گرافیک ها و لایه ها در آرک ویوو

Arcview Graphic Interface

لایه بندی تصاویر در نرم افزارهای گرافیکی، یک اقدام حرفه ای و مفید برای کار مستقل بر رو اجزای مختلف تصویر بدون تغییر در اجزای دیگر تصویر است. نرم افزار قدرتمند Arcview GIS نیز امکانات کافی را برای لایه بندی و کار با لایه ها در اختیار کاربر قرار میدهد. این اقدامات احتمال آسیب رسیدن به اجزای مختلف تصویر را بی نهایت کاهش میدهد و چنانچه آسیبی به هر نقط از یک لایه تصویر برسد تنها با ویرایش آن لایه میتوان نتیجه مطلوب را به دست آورد و مابقی لایه های تصویر قابل استفاده خواهند بود.

با ورود به محيط نرم افزار Arcview به پنجره زير مي رسيم كه در دو حالت اول به محيط view خواهيم رسيد:



با ورود به محيط View نوار منو تغيير نموده و به شكل زير درخواهد آمد اغلب آيكونها تازماني كه لايه اي به محيط اضافه نشده است غير فعال هستند:



از آيكون استفاده كنيد و به پوشه اي كه فايل هاي مثال اين دوره آموزشي قرار sample_GIS_data و لايه lake و لايه streams را به محيط اضافه نمائيد.تصوير روي لايه ها اضافه كنيد.مطمئن شويد كه جعبه هاي تاييد سه لايه روشن هستند.

آنرا تبديل به shape نموده و با استفاده از گزنيه select by theme از منو them عارضه را انتخاب نمائيد.

معرفي محيط View: ايجاد Hotlink

با ورود به محيط نرم افزار Arcview از آيكون استفاده كنيد و به پوشه اي كه فايل هاي مثال اين دوره آموزشي قرار sample_GIS_data و لايه lake و لايه هاي streams و subbasinرا به محيط اضافه نمائيد.
مطمئن شويد كه جعبه هاي تاييد سه لايه روشن هستند.

جدول لايه stream را باز نموده و از منو Table گزينه Start Editing را بفشاريد.

گزينه Add filed را از منو edit انتخاب نموده و نوع آنرا رشته اي و با طول 200 حرف در نظر بگيريد.

مسير فايل را د محل عارضه مورد نظر وارد نمائيد و از منو Table گزينه Sope Editing را بفشاريد.

تغييرات را ذخيره كنيد.

در حالي كه لايه مورد نظر شما فعال است (در ليست حالت برجسته دارد) روي علامت فشار دهيد.

از فرم باز شده پارامتر Hotlink را در اين ابزار مشخص نمائيد.



گزينه hotlink را برگزيند و عملكرد فيلد را نمايش تصوير تعريف كنيد.

به محيط view بر گرديد و آيكون را فشار دهيد و در محل عارضه مورد نظر كليك كنيد.

تصوير به نمايش در مي آيد.

معرفي محيط View: ويرايش

با ورود به محيط نرم افزار Arcview از آيكون استفاده كنيد و به پوشه اي كه فايل هاي مثال اين دوره آموزشي قرار sample_GIS_data و لايه lake و لايه هاي streams و subbasinرا به محيط اضافه نمائيد.
مطمئن شويد كه جعبه هاي تاييد سه لايه روشن هستند.

در حالي كه لايه مورد نظر شما فعال است (در ليست حالت برجسته دارد) گزينه start Editing را از منو Theme فشار دهيد.

علامت لايه به شكل خط چين در مي آيد و آماده ويرايش خواهد بود.

ويرايش را انجام دهيد و با مراجعه به منو Theme گزينه Stope Editing را انتخاب نمائيد.

[moam]

پایگاه داده در آرک ویوو جی آی اس

ArcView Database Access



ArcView DataBase Index-ArcView GIS Resource Database-ArcView object database

آرک ویوو و دیتابیس-کار با بانک اطلاعاتی در آرک ویوو-پایگاه داده ها در آرک ویوو-

table source (Info, dBase, delimited/coma separated text file or SQL connect to database). ArcView defines a standard template to reference the table you access. The tabular data itself is not imported, but rather continues to be stored in the source file in its native format. The ArcView link to the data is dynamic: Changes in your data outside ArcView will be reflected in ArcView projects that reference the data.

نرم افزار ArcView GIS برای ذخيره اطلاعات مانند همه نرم افزارها از پایگاه داده استفاده می کند،با این تفاوت که این نرم افزار امکانات و اختیارات تغییرات در داده ها را به صورت مستقیم به کاربر میدهد و در کار با پایگاه داده ها گستردگی بیشتری دارد.پایگاه داده مجموعه ای از جدول ها برای ذخیره اطلاعات و توابع و دستورات خاص برای بازیابی، حذف، ورود و تغییرات در اطلاعات یک نرم افزار است.

در ليست محتويات ArcView كليك كنيد. در بالاي اين ليست سه گزينه موجود است كه امكان ايجاد جدول جديد، بازكردن جدول فعلي و افزودن جدول ديگر را فراهم مي آورد. چناچه جدولي را باز نمائيد به محيطي شبيه به تصوير زير خواهيد رسيد:



هر جدول از يك سري ستر و ستون تشكيل شده است. به هر ستون يك فيلد اطلاعاتي و به هر سطر يك ركورد اطلاق مي شود. مجموع چند جدول مرتبط را كه براي هدف خاصي استفاده مي شوند بانك اطلاعاتي گويند. ArcView از نسخه هاي 3 و 4 بانك هاي اطلاعاتي فاكس پرو استفاده مي كند

زبان SQL يك زبان مشترك بين بانكهاي اطلاعاتي است. بوسيله دستورات اين زبان مي توان با بانكهاي مختلف ارتباط برقرار كرد. ArcView قادر است با سه نوع بانك Excel, dBASE و Access ارتباط برقرار كند. براي اين كار به طريق زير عمل كنيد:

ازمنو پروژه گزينه sql conect را انتخاب نمائيد.
براي برقرار ارتباط با بانك در محل Conection نوع بانك را مشخص نمائيد.
مسير و نام بانك را تعيين كنيد.
روي نام جدول مورد نظر از ليست جداول موجود دوبار كليك كنيد تا در قسمت from درج شود.
فيلد يا فيلدهاي انتخابي را با دابل كليك مشخص كنيد تا اين فيلدها در بخش Select مننتقل شوند.
نام جدول خروجي را در بخش Output Table تعيين كنيد.
دكمه Query را بفشاريد.
جدول به ليست جداول پروژه اضافه شده است، عنايت داشته باشيد كه هرتغييري كه شما در جدول خروجي مي دهيد مستقيما در بانك اصلي ذخيره مي شود.








ايجاد جدول

براي ايجاد جدول به گونه زير عمل كنيد:

از محيط Table گزينه New را انتخاب نموده و نام و مسير مورد نظر را براي ان مشخص نمائيد.
از Edit Add Field را انتخاب نمائيد و نوع و طول فيلد هاي مورد نظر خود را تعيين نمائيد.


با انتخاب گزينه Add record از منو Edit ويا فشردن كليدهاي CTRL+Aتعداد ركودهاي مورد نظر خود را اضافه نمائيد.

با نشانگر علامت را انتخاب نمائيد و داده هاي خود را وارد نمائيد.

از گزينه Table آيتم Stop Edotoing را انتخاب نمائيد و تغييرات را ذخيره نمائيد.

جدول شما آماده است.

راه ديگر توليد جدول استفاده از Excel است. در محيط Excel داده هاي خود را وارد نموده و عنوان فيلدها را در سطر اول مشخص نمائيد. آنرا با نوع dBBASE نسخه 3 و يا 4 ذخيره كنيد. در ArcView آنرا درج نمائيد

دو واژه Join و Link كه به ترتيب براي برقراري ارتباط يك به يك و ارتباط يك به چند بين جداول به كار مي رود در كارهاي حرفه اي مي تواند بسيار مئثر باشد. زير باعث كاهش حجم بانكهاي اطلاعاتي مي شود و امكان جستجو بين آنها را نيز فراهم مي آورد.

براي الحاق (Join) دو جدول به همديگر مراحل زير را طي كنيد:

جدول بانك اطلاعاتي خود را با ورود به آن فعال نمائيد. توجه داشته باشيد كه براي انجام اين كار لازم است هر دو جدول به پروژه فعلي اضافه شده باشند.
فيلد مشترك دو جدول را با فشردن روي عنوان آن بطوري كه به حالت فرو رفته در آيد انتخاب نمائيد.
مراحل قبل را براي جدول دوم نيز انجام دهيد.
با فشردن دكمه دو جدول را به هم الحاق كنيد.
با مراجعه به جدول ملاحظه مي كنيد كا اين دوجدول به هم چسبيده اند. توجه داشته باشيد اين الحاق فيزيكي نبوده و دو جدول از همديگر كاملا جدا مي باشند.
براي اتصال (Link) دو جدول به همديگر مراحل زير را طي كنيد:

جدول بانك اطلاعاتي خود را با ورود به آن فعال نمائيد. براي انجام اين كار لازم است هر دو جدول به پروژه فعلي اضافه شده باشند.
فيلد مشترك دو جدول را با فشردن روي عنوان آن بطوري كه به حالت فرو رفته در آيد انتخاب نمائيد.
مراحل قبل را براي جدول مقصد نيز انجام دهيد.
از منو Table گزينه Link را انتخاب كنيد تا دو جدول به همديگر متصل شوند.
اكنون رابطه يك به چند بين جداول برقرار شده است.








در محيط Table در حالي كه جدول باز است براي ترسيم نمودار روي آيكون برويد.
سري و برچسب هاي مورد نظر خود را براي ترسيم نمودار از پنجره باز شده انتخاب نمائيد.


نمودار مورد نظر شما ترسيم خواهد شد. براي انجام كار هاي بعدي روي نمودار به صفحه اصلي اين فصل باز گرديد.


براي جستجو در جدول كافي است روي آيكون فشار دهيد و فرمول مورد نظر خود را بنويسيد.



پارامتر مورد نظر خود را در اين ابزار مشخص نمود و دكمه select from set را بزنيد.

براي خلاصه كردن اطلاعات فيلدها ايكون را انتخاب نمائيد.

توليد لايه از داده هاي مستند

يكي ديگر از راههاي توليد داده هاي برداري استفاده از جداول است. درصورتي كه بخواهيم به عنوان مثال با داشتن مختصات برادشت شده از GPS و داده هاي جدولي مربوطه اقدام به توليد لايه برداري نمائيم مطابق دستوالعمل زير عمل مي كنيم:

وارد محيط Table شده و يك جدول جديد را برگزيند.
نام و مسير جدول را مشخص كنيد.
با رفتن به منو Edit و انتخاب add field سه ستون به نامهاي x_data، y_data و loc_name ايجاد نموده و با استفاده از Add record چند ركود به جدول اضافه و داده هاي برداشت شده توسط GPS را وارد نمائيد.
با انتخاب Stop Editing از منو Table تغييرات را ذخيره كنيد.


فيلدهاي مختصات و نام جدول را مشخص نمائيد.

عارضه جديد توليد مي شود در صورت نياز مي توانيد راهنماي نقشه را تغيير دهيد.

در پنجره باز شده فيلدها و عمليات مورد نظر را وارد نمائيد.



دكمه تائيد را بفشاريد. و نتيجه را ملاحظه نمائيد.

انتخاب يك فيلد و انتخاب گزينه Statistics منو Field منجر به ارائه خصوصيات آماري آن فيلد خواهد شد. (شكل زير)

[moam]

طراحی گراف و چارت در آرک ویوو


This extension contains useful tools developed, collected, or modified by Mike DeLaune, Oregon Department of Forestry. All of the more complicated tools have Shift click instructions. Xtools is a user-developed extension aimed at meeting the analytic needs of ArcView users in the Oregon Department of Forestry.

در محيط Table جدول مورد نظر راترسيم نمائيد و براي ترسيم نمودار روي آيكون برويد. در غير اينصورت به مرحله بعد برويد.
با انتخاب گزينه New از محيط نمودار در خواست را با انتخاب نام جدول مورد نظر تاييد نمائيد.
سري و برچسب هاي مورد نظر خود را براي ترسيم نمودار از پنجره باز شده انتخاب نمائيد.
نمودار مورد نظر شما ترسيم خواهد شد. براي انجام كار هاي بعدي روي نمودار به صفحه اصلي اين فصل باز گرديد.






استفاده از ویژگی هاي نمودار (chart properties)



با فشردن روي دكمه از محيط نمودار به پنجره بالا باز خواهيم گشت.

درصورتي كه قصد اضافه و يا حذف تعداد فيلد هاي مورد نظر خود را داريد تغييرات مورد نظر را اعلام نمائيد.

فيلد اطلاعاتي تعيين كننده برچسب را در قسمت Lable series using مشخص نمائيد.

با فشردن كليد تائيد به محيط نمودار باز گرديد.


تغییر در اجزای نمودار



بر روي آيكون كليك نمائيد.
در حالي كه دكمه تنظيم ويژگيهاي اجزاء نمودار فعال است، روي راهنماي گراف كليك كنيد.
پنجره تعيين محل راهنماي نمودار باز مي شود.
محل راهنما را تعيين كنيد.
اكنون در حالي كه دكمه تنظيم ويژگيهاي اجزاء نمودار فعال است، روي عنوانهاي گراف كليك كنيد.
پنجره اي باز خواهد شد.
با استفاده از پنجره باز شده محل و متن برچسب ها را تغيير دهيد.
بر روي آيكون كليك كنيد و يك ستون از نمودار را به عنوان تمرين پاك نمائيد.



















ویرایش رنگ و نوع نمودار

با استفاده از آيكونهاي نوع نمودار را تغيير دهيد.
با استفاده از آيكون فونت و رنگ اجزاء نمودار را مشخص نمائيد.


تهیه اطلاعات نمودار

بر روي دكمه كليك كنيد و درحالي كه دكمه به حالت انتخاب شده است روي نمودار كليك كنيد. پنجره اي باز مي شود كه اطلاعات مربوطه را ارائه مي نمايد. يادآور مي شود در نمودار نيز امكان جستجو وجود دارد.

---

فايل ها به ترتيب استفاده در متن شماره گذاري شده اند

[moam]

طراحی لایه ها در آرک ویوو

Layout in Arcview

روش ايجاد يك طرح آماده چاپ (Layout): پس از آنكه كليه لايه ها در محيط view اضافه شد و جداول وارد محيط شدو همچنين در صورت لزوم كليه گرافها تنظيم گرديد نوبت به گرفتن خروجي در محيط Layput مي رسد. براي اين كار صرفا كافيست مراحل زير را طي نمائيد:

در محيط Layout دكمه New را بفشاريد.
يك صفحه سفيد خالي باز مي شود كه بر روي آن نقاط شبكه اي ريزي وجود دارد. اين نقاط براي جايگيري عناصر نقشه مي باشد و در خروجي نهائي چاپ نخواهد شد.


با پائين نگهداشتن ايكون مي توانيد به ابزارهاي درج دست بيابيد.

از ابزار درج نقشه استفاده كنيد و يك View را به طرح خروجي اضافه نمائيد.

از ابزار درج راهنما نقشه استفاده كنيد و يك Legend را به طرح خروجي اضافه نمائيد.

از ابزارمقياس نقشه استفاده كنيد و يك مقياس را به طرح خروجي اضافه نمائيد.

از ابزار درج نمودار استفاده كنيد و يك Chart را به طرح خروجي اضافه نمائيد.

با استفاده از ابزار متن متن مورد نظر خود را فعال نمائيد
Template Manager



با رفتن به منو Layout و انتخاب گزينه Use template به پنجره زير خواهيد رسيد كه چند حالت از پيش تعيين شده را براي شما تعريف مي كند. امكان ساختن يك Template و افزودن به ليست جاري نيز براي كاربر وجود دارد.





درج علائم و حاشیه ها






با استفاده از ايكون و انتخاب حالتهاي دلخواه مي توان خطوط حاشيه اي ترسيم نمود.

دوآيكون درج گرافيك و درج متن نيز در محيط layot كار مي كنند.

از منوفايل Extension ترسيم شبكه يعني Graticules and Measured Grids extension را فعال نموده تا آيكون آن وارد محيط شود. با استفاده از آن دور نقشه را شبكه بندي نمائيد.



در حالي كه طبق مراحل طي شده براي توليد يك طرح خروجي اجزاء نقشه مورد نظر را اضافه نموده ايد با پائين نگه داشتن كليد شيفت چند تا از اين اجزاء را باهم انتخاب كنيد تا آيكونهاي قعال شوند.

با استفاده از آيكون مربوطه (Group اجزاء مورد نظر را دسته بندي نمائيد.
با استفاده از آيكون مربوطه (Ungroup اجزاء مورد نظر را ازدسته بندي خارج نمائيد.
با استفاده از آيكون مربوطه (send to back)اجزاء مورد نظر را به پشت بفرستيد.
با استفاده از آيكون مربوطه (Bring to Front)اجزاء مورد نظر را به جلو صفحه بفرستيد.
امكان لغو عمليات با كليد Undo وجود دارد
ارسال به خروجی

پس از آنكه طرح آماده شد شما مي توانيد آنرا به پرينتر و يا پلاتر ارسال كنيد و يا اينكه به صورت فايلهاي با قالبهاي ديگر ارائه نمائيد. براي اينكار از گزينه هاي Print و Export منو فايل استفاده نمائيد.







قالبهاي ارسال تصوير

Placeable Windows Metafile
Windows Metafile
Windows Bitmap
Encapsulated PostScript - New
Encapsulated PostScript - Old
Adobe Illustrator
CGM Binary
CGM Charater
CGM Clear Tet
JPEG




تنظیمات طرح

صفحه طرح خروجي نقاطي مجازي دارد تا بتوان بر روي شبكه اجزاء مورد نظر را تهيه نمود. فاصله اين اجزاء به اينچ قابل تنطيم است. اين نقاط مجازي در خروجي ظاهر نمي شوند. چنانچه حالت Snap to grid فعال باشد عناصر نقشه به نقاط شبكه مي چسبند.

[moam]

ابزارهای ایکس تولز در آرک ویوو

Arcview Xtools Extension


This extension contains useful tools developed, collected, or modified by Mike DeLaune, Oregon Department of Forestry. All of the more complicated tools have Shift click instructions. Xtools is a user-developed extension aimed at meeting the analytic needs of ArcView users in the Oregon Department of Forestry.

تهيه نقشه حريم

در محيط viewاز منو فايل گزينه Extensions را انتخاب نمائيد و كنار Xtools Extension را علامت بزنيد.
يك منو با عنوان Xtools به نوار منو arcview اضافه خواهد شد.
با فشردن روي دكمه افزودن لايه وارد پوشه sample_GIS_data و لايه lake را اضافه نمائيد.
اكنون مي خواهيم به فاصله دو كيلومتر از درياچه را حريم شكار ممنوع اعلام نمائيم. براي اين كار وارد منو Xtools شده و با انتخاب Buffer Selected Featurers وارد مرحله بعد شويد.
واحد اندازه گيري را كيلومتر انتخاب نموده و نقشه ورودي را تائيد نمائيد.
نامي براي نقشه خروجي در مسير مورد نظر تعيين كنيد.
نوع حريم را Distance انتخاب نموده و مقدار 1 كيلومتر را براي فاصله خروجي تعيين نمائيد.
نوع حريم را Buondry(حاشيه اي) و از نوع ناپيوسته Noncontiguous انتخاب نمائيدو كليد تاييد را بفشاريد.
احتمالا با خطائي كه در سرس برنامه وجود دارد مواجه خواهيد شد ولي نقشه مورد نظر شما ساخته شده است.
راه ديگر و بهتر تهيه نقشه حريم استفاده از create buffer منو Theme است اين روش را نيز آزمون كنيد.





بریدن نقشه ها



در محيط viewاز منو فايل گزينه Extensions را انتخاب نمائيد و كنار Xtools Extension را علامت بزنيد.
يك منو با عنوان Xtools به نوار منو arcview اضافه خواهد شد.
با فشردن روي دكمه افزودن لايه وارد پوشه sample_GIS_data و لايه هاي مورد نظر در بند 4 را اضافه نمائيد.
دولايه پلي گون Landuse(نقشه بزرگتر) و لايه Subbasin (نقشه كوچكتر) را به محيط وارد كنيد.
ازمنو xtools گزينه Clip with polygopn را انتخاب نمائيد.
نام نقشه بزرگتر را انتخاب كنيد.
نام نقشه كوچكتر را انتخاب نمايد.
نام و مسير فايل خروجي را تعيين نمائيد.
نقشه خروجي را فعال كنيد و آنرا ملاحظه نمائيد
کپی عوارض جغرافيايي



در محيط viewاز منو فايل گزينه Extensions را انتخاب نمائيد و كنار Xtools Extension را علامت بزنيد.
يك منو با عنوان Xtools به نوار منو arcview اضافه خواهد شد.
با فشردن روي دكمه افزودن لايه وارد پوشه sample_GIS_data و لايه هاي مورد نظر در بند 4 را اضافه نمائيد.
دو لايه پلي گون Subbasin و Lake را به محيط view اضافه نمائيد و آنهارا فعال نمائيد.
از را انتخاب نموده و روي لايه مورد نظر مقدار ( [Sub] = "subbasin1" ) تعريف نمائيد.
از منو Xtools گزينه Transfer/Convert Selected Features را انتخاب نمائيد.
نقشه هاي مبدا و مقصد را تعيين نمائيد .
عارضه انتخاب شده به نقشه مقصد افزود خواهد شد. اين بخش جزئي از نقشه خواهد بود.
تبدیل پلی گون به خط و بر عکس




در محيط viewاز منو فايل گزينه Extensions را انتخاب نمائيد و كنار Xtools Extension را علامت بزنيد.
يك منو با عنوان Xtools به نوار منو arcview اضافه خواهد شد.
با فشردن روي دكمه افزودن لايه وارد پوشه sample_GIS_data و لايه هاي مورد نظر در بند 4 را اضافه نمائيد.
نقشه با نام Basin را به محيط view اضافه كنيد.
از منو Xtools گزينه Convert polygon to Polyline را انتخاب نمائيد.
مسير و نام خروجي را تعيين نمائيد.
نقشه خطي حاصل را با زدن تيك مربوطه و غير فعال كردن نقشه هاي ديگر ملاحظه نمائيد


ترسیم گرافیک و تبدیل به Shape

رقومي سازي روي صفحه نمايش يكي از مهمترين كارهاي سيستم اطلاعات جغرافيائي است.

در محيط viewاز منو فايل گزينه Extensions را انتخاب نمائيد و كنار Xtools Extension را علامت بزنيد.
يك منو با عنوان Xtools به نوار منو arcview اضافه خواهد شد.
با فشردن روي دكمه افزودن لايه وارد پوشه sample_GIS_data و لايه يك نقشه دلخواه به محيط اضافه نمائيد.
با فشردن دكمه نقطه و انتخاب خط به مرحله بعد برويد. (مطابق شكل)
شروع به ترسيم نمائيد.
از منو Xtools گزينه Convert Graphic to shape را انتخاب نموده و نام شكل ترسيم شده را تاييد نمائيد.
مسير فايل خروجي را تعيين كنيد.
فايل خروجي را فعال نمائئد.
مدیریت فایل های Shape

حذف و كپي و تغيير نام فايلهاي shape از محيط ويندوز مشكلاتي را ايجاد مي كند لازم براي مديريت آنها بايد از محيط نرم افزار استفاده نمود.

در محيط viewاز منو فايل گزينه Extensions را انتخاب نمائيد و كنار Xtools Extension را علامت بزنيد.
يك منو با عنوان Xtools به نوار منو arcview اضافه خواهد شد.
با انتخاب گزينه Manage shapefiles وارد پوشه sample_GIS_data شويد.
پنجره اي باز خواهد شد كه امكان كپي تغيير نام و حذف فايلهاي Shape را فراهم مي كند.
چند فايل را با نام جديد كپي نمائيد و آنها را تغيير نام دهيد و درنهايت حذف نمائيئد.

[moam]

داده های رستری در آرک ویوو جی آی اس

Arcview GIS Raster Dataset Spatial Analyst

Raster Dataset-Arc GIS Raster-ArcView GIS Spatial Analyst

داده های رستری در دیتاست-داده های رستر-تصویر رستر-ایران مساحت-داده های تصویری

introduce spatial analysis methods using raster models of geospatial phenomena,Thus far this semester we have represented spatial phenomena as discrete features modeled in the GIS as points.The spatial variation of these 'fields' can be modeled in various varous ways including contour lines and raster grid cells. In this lab exercise, we shall focus on raster models and examine ArcView's 'Spatial Analyst' extension

داده هاي رستري


داده هاي تصويري شامل عكس هاي ماهواره اي، اسكن شده، داده هاي ماهواره اي و گرافيكها مي باشد وفرمت داده هاي تصويري raster است. تقاطع اين سطر و ستونها به عنوان يك پيكسل در نظر گرفته مي شود.هر پيكسل ارزشي به همراه دارد كه اين ارزش بر اساس مقادير منعكس شده به آن تعيين مي گردد. مانند مقدار روشنايي و يا تاريكي كه به يك سند اسكن شده منعكس مي گردد. ارزش پيكسل به صورت رنگي يا سياه و سفيد تفسير مي شود.
داده هاي تصوير: داده هاي تصويري را مي توان به عنوان نمونه منبع داده هاي تصويري براي لايه هاي اطلاعاتي در نرم افزارArcView مورد استفاده قرار داد آنها هيچ گونه جدول اطلاعاتي و يا توصيفي به همراه ندارند.
فرمت داده هاي تصويري كه درArcView مورد استفاده قرار مي گيرند :
· TIffIl2W,Tiff
· ERDAS
· BIP,BIL,BSQ
· Sun Raster file
· BMP
· Run Length Compressed file (فايل هاي فشرده)
· كاتالوگهاي تصويري (Image Catalogs )
· IMAGINE(بايد از ابزار توسعه يافتهArcViewگزينه Imagineعلامت دار باشد)
· JPEG (ماژول JPEG در نرم افزار ArcView بايد بارگذاري شده باشد.)
2- نمايش دادن لايه هاي تصويري : لايه هاي تصويري به صورت پيش زمينه براي لايه هاي عوارض پايه به كار برده مي شود وعوارضي كه در يك تصوير نمايش داده مي شوند را مي توان با رقمي كردن نقشه يك لايه ايجاد كرد به عنوان مثال عوارض ساختمانها يا خيابانها بايد از تصوير هوايي به لايه تصوير رقمي شوند نمايش لايه اطلاعاتي تصوير مهم است زيرا عوارض لايه ها بر اساس پيكسل وارزش پيكسل ها مورد استفاده قرار نمي گيرند.
تغيير نمايش تصاوير : تصاوير را مي توان ترسيم كرد تا اشكال ومشخصات مهم آن با رنگهاي انتخاب شده در ديالوگImage Legend Editor به صورت مجزا نمايش داده شود







ویرایشگر راهنما



ديالوگ Image Legend Editor: ديالوگ Legend Editor براي انتخاب طبقات ورنگهاي تصاوير پنجره نما به كار مي رود و اجازه تنظيم تصوير نقشه هاي رنگي وجداول جايابي طبقات يك عضوي وچند عضوي تصوير را مي دهد.

براي نمايش ديالوگ Legend Editorروي نام تصوير در جدولcontents دو بار كليك كرده واز منويTheme گزينه در ديالوگ Legend Editorراانتخاب كنيد.


دسته تك عضوي: ArcView تصوير دسته هاي تك عضوي را به صورت عكسهاي سياه وسفيد يا مدارك اسكن شده نمايش مي دهد. مي توانيم يك دسته از دسته هاي چند عضوي را باكليك كردن روي كليد راديويي Single Band انتخاب كنيم.گزينه انتخاب شده ليست كركره اي بهBand تغيير پيدا مي كند.

دسته چند عضوي : تصاوير رنگي مانند تصاوير ماهواره اي يا فايل هاي گرافيكي ممكن است بيش از يك دسته يا زير مجموعه اي از داده هاي تصويري راشامل شوند هردسته با رنگ قرمز، سبز يا آبي (تركيبي ازRGB ) يا بك رنگ مشخص نمايش داده مي شود.ArcView دسته هاي چندعضوي واجزاي آن را به رنگ قرمز،آبي و سبز نشانه گذاري مي كند به عنوان مثال دسته اول به رنگ قرمز، دسته دوم به رنگ آبي و دسته سوم به رنگ سبز نشان داده مي شوند. گزينه انتخابي ليست كركره اي Band را تغيير داده و مطابق سليقه خود به هر دسته رنگي اختصاص مي دهيم. برخي تصاوير مثل تصاوير ماهواره اي نوعي وطيفي ممكن است داشته باشند به اندازه16 دسته كه معادل محدوده الكترومغناطيسي طيفهاي مرئي هستند مي توانيم سه دسته را انتخاب كنيم.



تصوير نقشه هاي رنگي



يك نقشه رنگي بر اساس يكسري رنگها طراخي شده كه هر رنگ به يكي از عوارض نقشه تخصيص داده مي شود. ارزش دسته هاي تك رنگ درطيف رنگ نقشه هاي قابل تغيير خواهد بود و براي تغيير رنگ تصوير روي هر رنگ دو بار كليك مي كنيم با بكار بردن ديالوگ color palette رنگ مورد نظر را انتخاب كنيد.
· Adjust : ديالوگAdjust cotormap براي تنظيم درجه رنگها آبي، سبز وقرمز كه در نقشه به كاربرده مي شود، استفاده مي شود.
· Ramp : با انتخاب اين گزينه درجاتي از رنگ را بين دو رنگ انتخاب شده ايجاد مي كند. اگر سبز تيره اي براي گونه پايين تر وسفيد براي گونه بالاتر انتخاب شده باشدRamp درجه روشن تر سبز را براي هر دسته تا رسيدن به رنگ سفيد انتخاب مي كند.
· Random : يك رنگي به صورت تصادفي انتخاب مي كند.
· Gray : يك طيف رنگي كه از سياه شروع شده و به طرف سفيد مي رود و سايه هاي خاكستري مابين اين دو طيف رنگ نشان مي دهد.
· Nominal : يك طيف از16 رنگ است كه درجات اين طيف از0 تا 15 مي باشد كه به صورت چرخشي نمايش داده مي شوند.(رنگ 16= رنگ0) (رنگ17= رنگ1وغيره) اين نوع طيف رنگي براي عوارضي مجزاغ همچون زمينها و يا خاكها به كار مي رود.

نمايش ارزشهاي بدون داده (No Data)
داده هايي كه هيچ گونه ارزشي به آنها نسبت داده نشده و يا اصلا" داراي ارزشي نمي باشند.
تنظيم رنگ داده هاي بدون ارزش No Data در جدول به اين صورت است كه محل هر سلول هنگامي كه اطلاعاتي داده نشده به مقدار No Data نسبت داده مي شود.
No Data به اين معنا نيست كه ارزش سلول صفر مي باشد داده بدون ارزش را
مي توان به صورت يك سمبل ساده و با يك رنگ نمايش داد ولي تصوير را ديگر نمي توان به راحتي درك وتفسير نمود؛ بنابراين براي نشانه گذاري داده هاي بدون ارزش سمبلي بدون رنگ يعني No Data رااز (Color Palette) انتخاب نمود (مربع رنگي بايك * علامت گذاري مي شود.)
تنظيم گستردگي تصوير
اجزاي Definitionدر ديالوگThme properties براي تنظيم گستردگي نمايش به كار مي رود تعويض گستردگي نمايش امكان اينكه يك قسمت كوچكي از يك تصوير براي نمايش انتخاب كرده بنابراين زمان ترسيم افزايش مي يابد يا تصويري روي يك نقشه متمركز شده نيز مانند نقشه اسكله يك هواپيما يا محدوده از شهر كه مراكز شغلي.Extent Limit : ليست كركره اي Extent Limit براي تنظيم گستردگي تصوير
مي باشد به صورت پيش فرض نقشه كه در پنجره نما نمايش داده شود داراي گستردگي به اداره پنجره نما برده است. از ليست كركره اي Extent Limit گزينه Specified را انتخاب كنيد تا مختصات چپ، راست، پايين و بالا را از گسترده مشخص تنظيم نماييد



جدولهاي جايابي تصاوير



Indentity : امكان ايجاد هيچ تغييري در فاكتورهاي تصوير وجود ندارد وتصوير نهايي مانند تصوير اوليه است (اگر ارزش پيكسل20 باشد با علامت 20 نمايش داده مي شود). اين يك جدول جايابي ضعيفArcView است و اكان تغيير هويت داده هاي مجزا يا طبقه بندي شده را ندارد كه براي دسته بندي مانند خاكها يا زمينها مناسب مي باشد.
Linear : ديالوگLinear Lookup براي ايجاد يك اختلاف خطي به كار مي رود در اين ديالوگ يك قطعه از عكس را كه نشان دهنده عكس اوليه روي محور Xها وعكس نهايي روي محورY ها مي باشد نشان مي دهد اگر بيشتر داده هاي يك تصوير در يك محدوده باريك متمركز شده باشند يك تفاوت كوچك مابين تصاويز در صفحه ديده مي شود يك خطي كشيده تصاوير رااز محدوده 0 تا 255 ضبط مي كند تا حدي كه روشني تصاوير نهايي را به دست آورد و تغييرات خطي براي داده هاي پيوسته و مجزا به كار مي رود.
· براي افزايش تغييرات تصوير ترسيم شده فرو رفتگي عميق تر شده مثلا" يك گودال با فرورفتگي كمتر يك شكل مسطح را مي توان نتيجه گرفت.براي روشن تر كردن دستك وسط تصوير را سمت چپ صفحه هدايت كنيد وبراي تاريك تر كردن تصوير دستك را به سمت راست صفحه هدايت كنيد.
Interval : ديالوگInterval Lookup براي ايجاد وقفه هاي در برابر ارزشهاي عناصر تصويري يك گروه مشخص به كار مي رود.گزينه Slider مقدار مينمم وماكزيمم هر دسته را نشان مي دهد و براي مثال تغييرات و تنه داده هاي پيوسته ها را در يك دسته ها قرار مي دهد.

[moam]

پروژه تمرینی سمپل در آرک ویو

Arcview Projects-Arc View Tutorials-Arcview Getting Start-Arcview Samples

شروع کار با آرک ویو-آرک ویو جی آی اس-تمرینات آرک ویو-سمپل های آرک ویو

An ArcView Project is what gets created when you use the Save Project option in ArcView. Projects store information about... _What data resources are used _Where they are stored _How they are symbolized and classified _Any work that you’ve done has been saved in this file



قدم اول : اجرا ArcView وباز كردن پروژه


درصورت لزوم ArcView را اجرا نموده واز منوي FileگزينهOpen project را انتخاب نماييد و سپس مسير زير را طي كرده وپروژه apcxb.apr را اجراكنيد. در پنجره VIEW لايه اطلاعاتي city of Redlands را خواهيد ديد.
قدم دوم : اضافه كردن منابع داده هاي تصويري
ابتدا شبكه بندي Arc/INFo را اضافه كنيد وسپس تصويرLANDSAT و لايه اطلاعاتي‍‍City of Redlands را به پنجره VIEW اضافه نماييد.
روي دكمه Add Themeكليك كنيد تا ديالوگAdd Theme ظاهر گردد و از ليست كركره اي Data source TypesگزينهImage Datas source را انتخاب كرده، مسيرC:/estritrn/arc View/data/Redlands راطي نماييد و كليد(Shift) را نگه داريد تا دو منبع داده تصويري Redtm.lan,Shadqrid راانتخاب كرده وروي دكمه Ok كليك كنيد.
قدم سوم : نمايش ويرايش تصاوير ماهواره اي
دو روش براي ويرايش تصاوير ماهواره اي وجود دارد كه به ترتيب به توضيح هر يك
مي پردازيم.
ابتدا، روش طبقه بندي با وقفه زماني را براي نمايش داده ها در لايه اطلاعاتيShadgrid با رنگهاي مرتبط به آن به كار مي بريم و به اين منظور لايه اطلاعاتي Shadgrid را فعال مي كنيم.
تصوير در رنگهاي متنوعي نمايش داده مي شودArcView رنگها به روش
Identity Look به هر سمبل كه مساوي ارزش هر پيكسل در تصوير ماهواره اي است اختصاص مي دهد.
روي لايه اطلاعاتي Shadgrid دو بار كليك كنيد تا ديالوگImage legend Editor نمايش داده شود.
در ديالوگ Image legend Editor روي دكمه Interval كليك كنيد تا ديالوگ Interval Lookup نمايش داده شود.
نوار لغزنده را تا وقفه 5 حركت داده همانند آنچه در شكل نمايش داده شده، سپس روي دكمه Applyكليك كنيد.
ديالوگInterval Lookup راببنديد(در صورت لزوم ديالوگImage legend Editor را حركت دهيد تا در پنجره VIEW قابل نمايش شود )تصوير با 5 وقفه فاصله ارتفاعي و با رنگهاي پيش فرض نشان داده شده مي توانيم ارتفاعي را كه معادل درجه هاي رنگ از زرد روشن به رنگ سبز تغيير دهيم.
در ديالوگImage Leqend Editor روي دكمهcolormap كليك كنيد وهمچنين در ديالوگImage colormap روي اولين نشانه دو بار كليك كنيد تا ديالوگ
Color Palette باز شود. روي سمبلهاي رنگي 5-5 كليك كرده و رنگها از زرد روشن رنگ سبز تغيير داده (بقيه سمبلها بيشتر از5% هنوز در نقشه نمايش داده مي شود هستند.
روي دكمهApply در ديالوگ Image colormap كليك كنيد تا تغييرات اعمال شده در پنجره VIEW ظاهر گردد.
در ديالوگ Image legend Editor روي دكمهIdentity وApply كليك كنيد. با اين عمل، طبقه بندي بر اساس رنجهاي 255-0 باز خواهد گشت روي دكمهcolormap كليك نماييد تا ديالوگImage colormap را نمايش داده شود وروي دكمه Grayكليك كنيد تا طبقه بندي رنگ خاكستري از رنج سياه(0) به سفيد(255) تغيير كند.
نتيجه اين كار را در جدول پيمايش رنگها ببينيد در ديالوگ Image colormap روي دكمه Applyكليك كنيد تا تغبيرات اعمال شده در تصوير به نمايش در آيد كه اين تغييرات ارتفاع بيشتر مشخص مي باشد.
قدم چهارم : تغيير علايم بر اساس ارزشهاي بدون داده
در لايه اطلاعاتيShadqrid مقدارNo DATA رنگ سياه را مشخص مي كند، در اين مرحله رنگ روشن تر را براي مقدار تعيين كنيد.
لايه اطلاعاتي Shadgrid را امتحان كنيد.در ديالوگImage colormap به انتهاي ليست مقادير وسمبلها حركت دهيد تا نشانه را ببينيد.
روي منويNo Data Symbol دو بار كليك كنيد تا جدول رنگها نمايش داده شود. گزينهTransparent Symbol را انتخاب كنيد(مربع كه در گوشه سمت چپ بالاي كادر قرار دارد وبا علامت * در آن قرار دارد).
در ديالوگImage colormap روي دكمه Applyكليك كنيد تا تغيير سمبل
No Data از رنگ سياه به رنگ سفيد را تعبير كنيد. مي بينيد كه در حاشيه اطراف تصوير، روشن شده است. در كادر ديالوگ هايImage colormap,Color Palette ديالوگ Image legend Editor را ببنديد و لايه اطلاعاتي Shadgrid راغيرفعال كنيد.
قدم پنجم : تغيير دسته هاي تصاوير چند عضوي
يك تصوير ماهواره اي داراي سه رنج اطلاعاتي مي باشد كه هر دسته معادل يك رنج
مي باشد.براي مثال بخصوص از انعكاس انرژي از سطح زمين با طول موجهاي متفاوت، اطلاعات را بهتر تفكيك مي كند و يك دسته به طول موج به مادون قرمز نزديك است. براي نمايش تفاوت بين منطقه با پوشش گياهي خوب و دارد و منطقه اي بياباني كمك پنداري مي كند ونور مرئي آبي براي نشان دادن آنها بسيار مناسب مي باشد و ممكن است دسته هاي زيادي در تصاوير ماهواره اي موجود باشند. معمولا" بين3 تا 7 دسته كه هر دسته با يك شماره كه از عدد 1 شروع مي شود، ممكن است بخواهيم بر اساس مدارك تصويري ماهواره اي ببينيم كه كدام طول موج براي هر شماره دسته مناسب باشد.
روي جعبه كنترل كليك كنيد تا لايه اطلاعاتيRedtm-lan فعال شود، سپس روي دكمه Zoom to Active Themeكليك نماييد تا لايه اطلاعاتي رابهتر ببينيم.
روي لايه Redtm-lan دو بار كليك كنيد تا ديالوگ Image legend Editor ظاهر شود. رنگهاي قرمز، سبز و آبي براي سه دسته به كار مي روند؛ بنابراين پيش فرض دسته اول رنگ قرمز دسته دوم به سبز و دسته سوم آبي مي باشداكنون از ليستهاي كركره اي، علايم رنگها را به ترتيب تغيير دهيد.دسته دوم رنگ قرمز، دسته سوم به سبز ودسته اول را به آبي باشد.روي دكمه Apply كليك كنيد تا تغييرات اعمال گردد و لايه اطلاعاتي Redtm-lan راببنديد. حال مناطق گياهي با رنگ سبز روشن به جاهاي كوير و شوره زارها يا مناطق كوهستاني با رنگ قهوه اي نمايش داده مي شود.
روي دكمه Linear كليك نماييد تا ديالوگ Linear Lookup ظاهر گردد.سعي كنيد ازسمت چپ به راست كليك كنيد تفاوت دسته هاي را باتنظيم ملايم شيب خط يا حركت از سمت چپ به راست مشخص نماييد(شيبهاي زياد تفاوتها را بهتر ويك شيب كم تفاوتها راكمتر نشان مي دهد).با حركت كردن دستك وسط صفحه به سمت چپ، تصوير را روشن تر و حركت آن را به سمت راست، تصوير را تيره تر مي شود. روي دكمه Apply كليك كنيد تا نتيجه تغييرات را بهتر ببينيد.
سپس ديالوگ Linear Lookup را ببنديد و روي دكمه Default در ديالوگ Image legend Editor كليك كنيد، ديالوگ Image Leqend Editor را ببنديد.
قدم ششم : تغيير گستردگي لايه اطلاعاتي تصوير
در اين مرحله، گستردگي لايه اطلاعاتي را براي نشان دادن مناطق پست تر تغيير دهيد. چنان چه لايه اطلاعاتي Redtm-lan فعال است، از منوي Themeگزينه properties را انتخاب كنيد.
در ديالوگ Theme Properties ليست كركره اي Ex tent Limilرا با مقدارSpecified تنظيم نماييد ودر كادر متن Leftمقدار6804000 ودر كادر متن Rightمقدار 682000ودر كادر متن Bottomمقدار184000 ودر كادر متن topمقدار85000 را تايپ كرده ودكمهOk راكليك كنيد.
اگر مي خواهيد منطقه مورد نظر واضح تر نمايش داده شود از ابزارZoom in استفاده نماييد. تامنطقه پست تر (پايين شهر) بهتر نمايش داده شوند.
قدم هفتم : بستن پروژه
روي پنجره پروژه كليك كنيد تا فعال گردد. از منوي FileگزينهClose project را انتخاب كرده وكليد Yes را كليك كنيد تا تغييرات اعمال شده در پروژه ثبت گردد.

[moam]

آدرس دهی جغرافیایی در آرک ویو جی آی اس

Geocoding with ArcView

Geocoding Using ArcView GIS-Geocoding Tutorial--geocode a tabular database

آدرس دهی در آرک ویو-آرک ویو جی آی اس ژئو کدینگ-

Geocoding in ArcView requires specific attributes from the street data for your area of interest. ArcView requires that the streets are named, and that the data include ranges of addresses for both the right and left side of the street as well as zip code information. There are several types of street data that include all of this information, the most prominent of which is the TIGER data developed by the Census Bureau, and available from sources such as GeoStor. There are three steps to keep in mind when geocoding addresses in ArcView: _Create your address table. _Change the properties of the street data so that it is ready to be used as a reference. _Geocode addresses from the table to the street data

آدرس دهي كد جغرافيايي و يا Geocoding

آدرس دهي كد جغرافيايي عوارض نوشته در نرم افزار ArcView فرايندي است، كه لايه بر اساس آدرسهاي موجود در جدول اطلاعاتي وعوارض لايه مرجع ايجاد مي گردد. كد جغرافيايي ابزار موثري است كه به كاربران امكان تطبيق آدرسهاي جدول اطلاعاتي با نقشه ها را مي دهد وعوارض را بر اساس آدرسهاي دقيق مورد مطالعه قرار مي دهد. در اين فصل با مطالب زير آشنا خواهيد شد.



فرايند آدرس دهي كد جغرافيايي
1. ساختن لايه اطلاعاتي مرجع كه قابليت تنظيم خصوصيات را داشته باشد.
2. تنظيم مشخصات لايه كددهي جغرافيايي وساختنفايل Index براساس كد هاي جغرافيايي
3. تطبيق آدرسهاي فايل Index با لايه مرجع
4. با توجه به نتيجه فرايند، هماهنگ ساختن مجدد آدرسهايي كه داراي اشكال وناهماهنگي بوده اند.
5. با توجه به نتايج مراحل قبل فرايند، لايه نقطه اي ايجاد شده و به پنجره نما اضافه شده و همانند ساير لايه ها مي توانيد از آن استفاده كنيد.
تنظيم خصوصيات لايه نقطه اي (كد جغرافيايي)
لايه نقطه اي (كد جغرافيايي) بر اساس لايه مرجع ساخته شده و توسط ديالوگ
Theme Properties امكان انتخاب نوع آدرس، فيلدهاي جدول، مشخصات لايه
نقطه اي و آدرسها را مي دهد.
انواع آدرسها
در ArcView نه سبك آدرس دهي وجود دارد كه هر سبك آدرس دهي شامل ليست فيلدهاي لايه اطلاعاتي مي باشد كه براي قسمتهاي مختلف آدرس دهي استفاده مي شود(Left From , Left To)، ArcView به صورت اتوماتيك يك فيلد مناسب از جدول اطلاعاتي را هر جزء آدرس نسبت مي دهد و ا مكان تغيير مقدار با ليست كركره اي
Alioz Table مي باشد و اگر هيچ كدام از فيلدهاي اطلاعاتي مورد نظر در جدول اطلاعاتي موجود نباشد مقدار <None>را مي توانيد، انتخاب كنيد.
انواع آدرسهاي زير در ArcView قابل استفاده است:
Us Streets with zone
Us Streets
Us Single Range with zone
Us Single Range
Us Single House with zone
Us Single House
Zip + 4
Zip + 4 Range single Field.
فايل هاي Index
وقتي خصوصيات لايه جغرافيايي را تنظيم نموديد ArcView سوال مي كند كه فهرستي از كدهاي جغرافيايي با استفاده از فرمت آدرس انتخاب شده ايجاد كند؟ اگر دكمه Yes راانتخاب نماييد ArcView دو فايل ايجاد مي كند :
Theme.IXS : كه امكان دسترسي سريع به فيلدهاي آدرسها را در جدول لايه مي دهد.
Theme.MXS : خصوصيات آدرسهايي را كه شما در ديالوگ Theme Properties تنظيم كرده ايد بايگاني مي كند.
لايه اطلاعاتي كد جغرافيايي
وقتي كه خصوصيات لايه جغرافيايي را تنظيم كرديد وفهرستي از كد جغرافيايي ايجاد شد
به اين معناست كه جدول آدرسها با عوارض ومشخصات لايه مرجع قابل تنظيم وهماهنگي مي باشد.



آدرس كدهاي جغرافيايي





از ديالوگ Geocode Addresses براي تنظيم لايه جغرافيايي واطلاعاتي آدرسهاي هماهنگي را براي نام و موقعيت لايه خروجي استفاده مي كنيم. حال به شرح هر يك از موارد آن مي پردازيم.
Reference Theme : لايه مرجع كه شامل عوارضي با عناوين مناسب وقابل تنظيم مي باشد.
Address Table : جدول آدرسهاي كد جغرافيايي مي باشد براي اضافه نمودن آن به پروژه جديد روي دگمه File Browser كليك كرده ومسير جدول آدرسها راطي كنيد.
Address Field : شامل آدرسهاي عوارضي مي باشد كه آنها را به صورت كد جغرافيايي مي خواهيد در آوريد.
Zone Field : شامل اطلاعات ناحيه اي است كه عارضه مورد نظر در آن قرار دارد واين اطلاعات فقط در صورتي كه يك فيلد( ناحيه)zone داشته باشيم قابل اتفاده مي باشد.
Geocoded Theme : لايه اطلاعات نقطه اي در مسير جاري و با نام Theme.shp ايجاد مي كند اما با كليك كردن روي دكمه Browser مي توان نام و مسير آن را تغيير داد.
Batch versus Interactive matching : در صورتي كه دكمه
Batch Match را انتخاب كنيدArcView همه آدرسها را به صورت يكجا تنظيم وهماهنگ نموده ودر پايان ديالوگRematch Addresses نمايش
مي دهد.
اگر دكمهInteractive Match را انتخاب كنيد در ديالوگ
Geocoding Editor نماينده هاي هماهنگ كننده آدرسها را مشخص كرده و بقيه آدرسها را بر اساس نماينده هاي انتخاب شده تنظيم مي كند



تنظيم و امتيازبندي اجزاي آدرس
هماهنگي آدرس فرايندي است كه اجزاي آدرس را در دو جدول آدرسها و جدول توصيفي لايه مرجع با هم مقايسه مي كند و بر اساس استانداردهاي ArcView به جستجوي آدرسهاي هماهنگ شده مي پردازد.
آدرس هماهنگ چيست؟
اگر ادرسها يك فرمت داشته باشند، هماهنگ كردن آدرسها بسيار ساده مي باشد. براي مثال اگر آدرس 380 خيابان آمريكا در دو جدول اطلاعاتي آدرس وجدول لايه مرجع آمريكا موجود باشد ArcView سوالي مي كند كه آيا هر دو هماهنگ باشند؛ بنابراين 380 خيابان آمريكا مي تواند به صورت US يا US 380 str , 380 US نشان داده شود. ArcView بر اساس اجزاي يك آدرس بدون توجه به فرمت و يا اطلاعات آن به يكباره براي استاندارد كردن آدرسها تلاش مي كند. وقتي دو عارضه خيابان از نظر نام و نوع آدرس مشابه باشند تصميم گيري براي اينكه كدام عارضه هماهنگ و يا ناهماهنگ است سخت مي باشد و (اطلاعات آدرس اشتباه و يا ناقص) از امتياز هماهنگ سازي
مي كاهد.
نتايج هماهنگ سازي كد جغرافيايي
در ديالوگ ReMatch Addresses تعداد ركوردهاي و درصد تعداد ركوردهاي كد جغرافيايي شده و تعداد آدرسهاي ناهماهنگ را نشان مي دهد.
هماهنگي خوب : يك تنظيم كامل از دو قسمت هماهنگ وناهماهنگ تشكيل شده و امكان دارد قسمتي از آدرس حذف ويا اشتباه نوشته شده باشد و به احتمال زياد آدرسها قابل تنظيم مي باشند؛ بنابراين يك تنظيم خوب امتياز بالاي 75% دارد.
نيمه هماهنگ : امكان يك هماهنگي متوسط را مي دهد. امتياز اين تنظيم بالاي 60% مي باشد ولي به اندازه يك هماهنگ خوب داراي ارزش نيست.
ناهماهنگ : هيچ گونه عارضه در لايه مرجع وجود ندارد كه با آدرسهاي جدول اطلاعاتي هم خواني داشته باشد و به عنوان يك آدرس هماهنگ در نظر گرفته مي شود. ديالوگ
Geocoding Editor امكان اينكه اجزاي آدرس اشتباه، ناقص يا مبهم را در حالت بحراني با يك عارضه هماهنگ كند را مي دهد.
چهار عمل كه در تنظيم مجدد آدرسها به كار مي رود به شرح زير است:



1. ركوردهاي لايه كد جغرافيايي هماهنگ بوده است.
2. ركوردهاي لايه، نيمه هماهنگ بوده است.
3. ركوردهاي لايه غير هماهنگ بوده است.
4. ركوردهاي انتخاب شده است.

ديالوگ Geocoding Preferences

ديالوگ Geocoding Preferences براي تنظيم مجدد آدرسها؛ نماينده هاي كد جغرافيايي وهماهنگ كننده هاي برتر استفاده مي شود.

استفاده از ديالوگ Geocoding Editor

در ديالوگ Geocoding Editor آدرسهايي را كه با نماينده انتخاب شده هماهنگ هستند نمايش داده و امكان تصحيح آدرسها را مي دهد. يك ليست جديد از نماينده هايي را كه با آدرس جديد را هماهنگ شده اند توليد مي كند.

آدرس جاري جدول توصيفي لايه را در يك كادر متن Address نمايش داده روي متن اين كادر كليك كرده وآدرس جديد را تايپ كنيد تا آدرس جديد در فيلد Av_Add در جدول توصيفي لايه اطلاعاتي كد جغرافيايي ذخيره گردد.

آدرس استاندارد شده

ArcView براي استاندارد كردن آدرسها از اجزاي نام خيابان، نوع خيابان وشماره خيابان كمك مي گيرد وهر يك از اين اجزاي آدرس به وسيله "/" از هم جدا مي شوند.

جدول نماينده

در0جدول نماينده ركوردهايي را كه با لايه مرجع تنظيم شده اند، نمايش مي دهد وهر نماينده را همراه يك امتياز را كه بر اساس فرمت آدرس انتخاب تهيه شده فهرست مي كند و نمايندهايي را كه داراي بيشترين امتياز مي باشند مورد استفاده قرار مي دهد.

Making amatch :‌ روي دكمه Mach كليك كنيد تا نماينده ها با يك آدرس رايج هماهنگ شوند.

Done ArcView : لايه كه بر اساس كد جغرافيايي ايجاد شده را به پنجره نما اضافه مي كند.





استفاده از ديالوگ Setting Geocoding Preferences

بالا بودن درصد موفقيت هماهنگ كننده ها در اثرديالوگ Geocoding Preferences

باعث مي شود براي تنظيم از كدهاي جغرافيايي برتر بتوانيم استفاده كنيم.



· Review Candidates

فرايندهاي در نظر گرفته بدون استفاده از هر گونه اثر متقابل نماينده ها مي باشد. براي تغيير دسته فرايندها نماينده هاي دو طرف را طول دوره هماهنگ چك مي كنيم، فرايندها را تغيير مي كند كه وقتي كه نماينده هاي مركب از دو يا چند نماينده براي كسب امتياز بيشتر تركيب مي شوند ويا هيچ نماينده اي براي يك آدرس پيدا نشود.





· Spelling Sensitivity

پايين ترين و بالاترين نماينده ها را در فهرستي به نمايش مي گذارد و اين تعداد مي تواند از0 تا 100 نام خيابان باشد.



· Minimum Match Score

حداقل امتيازي است كه براي هماهنگي بين نماينده و آدرس مرجع نياز داريم و اين امتياز از 0 تا 100 مي تواند تغيير كند كه به صورت پيش فرض 60 مي باشد.



· Minimum Score To be a Candidate

حداقل امتيازي است كه نماينده بايد داشته باشد تا در ليست نماينده ها نمايش داده شود كه اين امتياز به صورت پيش فرض 30 مي باشد.



لايه اي كه بر اساس كدهاي جغرافيايي ايجاد مي گردد

فرايند هماهنگي آدرسهاي يك لايه اطلاعاتي نقطه اي با فرمت shp ايجاد مي كند كه جدول اطلاعاتي داراي فيلدهاي زير مي باشد:

Av_Add ,Av_Zone,Av_Status,Av_Score,Av_Side

كه به اختصار هر يك را توضيح مي دهيم.

جدوا اطلاعاتي لايه ايجاد شده شامل فيلدهاي موجود در جدول توصيفي لايه جديد شامل يك فيلد نقشه، همه فيلدها از جدول توصيفي آدرس وپنج فيلد ديگر مي باشد كه اطلاعات آدرسهاي تنظيم شده را حفظ مي كند.

· Av_Add : آدرسي است كه براي هماهنگي استفاده مي گردد اگر آدرسي در ديالوگ Geocoding Editor ويرايش كنيد به صورت اتوماتيك آدرس جديد در اين فيلد ذخيره مي گردد.

· Av_Zone : اگر از نوع آدرسي كه فيلد Zone را داشته باشد استفاده كنيد اين فيلد آدرسها را بر اساس نواحي هماهنگي مي كند.

· Av_Status : فقط دو مقدار، M يا U رانشان مي دهد، M آدرسي كه با يك نماينده هماهنگ شده و U آدرس هماهنگ نشده را مشخص مي كند لايه اطلاعاتي بر اساس ركوردهاي هماهنگ شده ساخته مي شود.

· Av_Score : امتياز هماهنگي را كه دامنه آن از صفر تا 100 است، نشان مي دهد.

· Av_Side : خيابان در لايه مرجع را كه با جدول آدرسهاي هماهنگ شده مشخص مي كند. علامت L : (چپ) وR : (راست) و جاي خالي را اگر آدرس هماهنگ نباشد نشان مي دهد.

· اين فيلد فقط وقتي قابل استفاده است كه شما نوع Us Streets يا Zone را براي هماهنگ ساختن استفاده كرده باشيد

استفاده از ديالوگ Edit standardization

ديالوگ Edit standardization امكان ويرايش نتايج آدرسهاي استاندارد شده را
مي دهد واز اين نتايج براي يافتن راهنما ومحاسبه امتياز هماهنگ كننده ها استفاده كنيد وبراي بالا بردن احتمال هماهنگي و يا افزايش امتياز مي توانيد آدرسها و يا معيارهاي استاندارد آدرسها را كه با فايل مرجع هماهنگ نيستند ويرايش نماييد.

ويرايش آدرس

درجعبه متن Address آدرس به صورت كد جغرافيايي نمايش داده شده وامكان ويرايش آن را داريد و نتايج جديد را ايجاد خواهد كرد و در ديالوگ
Geocoding Editor نمايش مي دهد.

ويرايش كردن اجزاي آدرس

فيلد Field امكان ديدن اجزاي آدرس را با توجه به نوع آدرس انتخاب شده مي دهد وفيلد Value مقادير هر جزء از آدرس جاري را به نمايش در مي آورد و بر اساس نتايج استاندارد جديد اين مقادير را ويرايش كرده وبراي يافتن راهنما و محاسبه امتياز هماهنگ كننده ها استفاده مي كنيد. ديالوگ سمت چپ در جعبه متن Address كلمه 42NORTHNE را مي بينيد، اگر بخواهيد اين آدرس را تفسير كنيد N را به عنوان علامت شمالي خانه وNE را به عنوان نام خيابان تفسير كنيد ولي يقينا" اجزاي آدرس درست تفسير نشده است چرا كه در ديالوگ سمت راست تفسير درستي از آدرسها آورده شده كه به اختصار توضيح مي دهيم.

42 به عنوان شماره خيابان، NORTH به عنوان نام خيابان وNE را به عنوان پسوند مسير تفسير كنيد دكمه OK را كليك نماييد تا ArcView ازنتايج جديد براي توليد راهنما استفاده كند.





اجرای پروژه



قدم اول :اجراكردن پروژه

از منوي File گزينه Project Open را انتخاب نموده و مسير زير را طي كنيد و پروژه ex7.Apr را اجرا نماييد. پنجره VIEW شامل يك لايه streets است كه از جاده هاي آتلانتا به نمايش در آمده وجدول اطلاعاتي آن نيز باز مي باشد.

~Arc view\Exersice



هر ركورد از جدول لايه اطلاعاتي، برابر يك عارضه خيابان مي باشد و آدرس يك خيابان از يكسري از جزء ها تشكيل شده كه هر كدام به صورت جداگانه در يك فيلد نگهداري مي شود.فيلدهاي زير به ترتيب آدرس ابتدا يا انتها و راست يا چپ خيابانها را مشخص مي كند. L_f_Add و L_t_Add و R_f_add و R_t_Add وفيلد Pre_Dir و پيشوند مسير خيابانها را (مانند جنوب) ذخيره كرده، نام خيابان ونوع خيابان را تايپ مي كند فيلد Suf_Dir پسوند مسيرها را مشخص مي كند. قبل از اينكه فرايند كد جغرافيايي آدرسها را شروع كنيد، بايد لايه اطلاعاتي خيابان را قابل تنظيم كرده ودرابتدا نوع آدرس را براي استفاده در اين فرايند انتخاب كنيد تا آدرسها ويك فايل ايندكس آدرس بر اساس آن تنظيم گردد.



قدم دوم: هماهنگ كردن لايه مرجع

پنجره VIEW را فعال ساخته و از منوي Theme گزينه Properties را براي نمايش ديالوگ Theme Properties انتخاب كنيد.

روي آيكون Geocoding درسمت چپ ديالوگ كليك كنيد.

ArcView به صورت پيش فرض ليست كركره اي Address Style را با مقدار
US Street With Zone تنظيم مي كند.در صورتي كه آدرسها با نقشه مرجع هماهنگي داشته باشد و آدرس خيابانها را بر اساس اطلاعات فيلد Zone ايجاد مي كنند تا اين فرايند اجرا گردد وفيلدهاي ديگري كه موقعيت خيابان را مشخص مي كنند، امكان انتخاب دارند. به عنوان مثال فيلد left from خيابان سمت چپ را مشخص مي كند. در صورتي كه از ليست كركره اي Address Style گزينه US Street را انتخاب نماييد، براي آدرس كد جغرافيايي به كد Zone يا ناحيه نياز نداريم. از ليست كركره اي Address Style گزينه US Street را انتخاب نمده ودرليست پيمايشي اجزاي آدرس توسط نوار پيمايش سمت راست ديالوگ حركت كنيد، مي بينيد پنج نوع آدرس براي خيابانهاي آتلانتا در نظر گرفته شده است، آدرسها از دو قسمت موقعيت خيابان و نام خيابان تشكيل شده و ديگر فيلدها نوع خيابانها را مشخص مي كند وبقيه فيلدها كه داراي علامت قبول نيستند، انتخاب نشده اند.

ArcView جدول لايه اطلاعاتي را مي خواند وشعي مي كند نام فيلدهاي انتخاب شده را در جعبه متن نمايش دهد.بااستفاده از نوار پيمايش در ليست آدرسها حركت كرده وفيلدها راويرايش نماييد سپس روي دكمه Ok كليك كنيد. ديالوگ The Build Geocodeding Index نمايش داده شده براي افزايش سرعت فرايند هماهنگ سازي اجزاي فيلد نوع آدرس انتخاب شده ضميمه جدول اطلاعاتي لايه مي شود. روي دكمه Yes كليك كنيد.



قدم سوم: اضافه نمون جدول آدرسهاي مشتريان

ليست مشخصات مشتريان را كه در يك فايل DBASE ذخيره شده به پروژه اضافه خواهيم كرد بنابراين پنجره پروژه را فعال كرده و از منوي Project گزينه Add Table را انتخاب كنيد تا ديالوگ Add Table نمايش داده شود ومسير
Data\US ~Arc view\ را انتخاب نموده وروي فايل Customer.dbf وروي دكمه Ok كليك كنيد.

جدول Customer.dbf آدرس پانزده مشتري را كه وجود دارد نمايش مي دهد. زماني كه كد جغرافيا به مشتريان مي دهيد ArcView اطلاعات فيلدهاي آدرس را از جد.ل بر مي دارد وبا قسمتهاي مختلف تقسيم مي كند و با فيلدهاي آدرسها در جدول لايه مرجع هماهنگ مي شود، اكنون لايه جديد نقطه هاي كه بر اساس آدرسها تنظيم شده ايجاد مي شود. براي ديدن بهتر پنجره Customer.dbf را بسته و براي كد جغرافيايي دادن به آدرسها آماده شويد.

قدم چهارم: كد جغرافيايي دادن به آدرسها

مطمئن شويد كه لايه اطلاعاتي Street فعال است واز منوي View گزينه Geocode Addresses را انتخاب كنيد تا ديالوگ Geocode Addresses نمايش داده شود، لايه اطلاعاتي(لايه تطبيق داده شده)لايه مرجع مي باشد. از ليست كركره اي Table Address گزينه Customer.dbf راانتخاب كنيد.

روي دكمه File Browser كليك كنيد تا ديالوگ Geocode Theme Text نمايش داده شود. مسير مورد نظر را طي كرده روي دكمه Ok براي ايجاد Shape file جديد كليك كنيد.ديالوگ Geocode Addresses همانند شكل زير به نمايش در مي آيد.

روي دكمه Batch Match كليك كنيد تا همه آدرسها جدول Customer.dbf را يكباره به صورت كد جغرافيايي در آورد.

قدم پنجم: نمايش لايه كد جغرافيايي

ArcView چند ثانيه براي كامل كردن فرايند هماهنگ آدرسها نياز دارد پس از اتمام كار، ديالوگ Re-match Addresses نتايج فرايند را نمايش مي دهد.

درطول زمان هماهنگ سازي هر آدرس بر اساس اينكه هر جزء چقدر با لايه مرجع هماهنگ خود امتيازي كسب مي كند(اين امتياز مابين 0 تا 100 مي باشد). بعضي جزء ها به صورت كامل هماهنگ شده وبرخي ديگر اصلا" هماهنگ نمي شوند. به عنوان مثال آدرسي كه امتيازش 75% يا بيشتر باشد به عنوان آدرس هماهنگ شده وآدرسي كه امتيازش كمتر از 75% باشد به عنوان آدرس نيمه هماهنگ شده تلقي مي گردد. همچنين آدرسي كه امتيازي كمتر از 60% كسب مي كند به عنوان آدرس ناهماهنگ در نظر گرفته مي شود توجه داشته باشيد كه سيزده ركورد هماهنگ شده ودو ركورد ناهماهنگ شده وجود دارد كه نمايش داده مي شود. مي توانيد به صورت دو طرفه دوباره هماهنگ سازي آدرسهاي ناهماهنگ راشروع كنيد، لايه اطلاعاتي نقطه اي جديدي بر اساس موقعيت مشتري ها كه با آدرسهايشان هماهنگ مي باشد در مسير جاري ايجاد كنيد. در ديالوگ

Re-match Addresses روي دكمه Open كليك كنيدتا علامت دار شود.

روي پنجره VIEW بر اساس فايل Customer براي هر سيزده آدرس هماهنگ شده يك عارضه نقطه اي مي بينيد.اين كدها به رانندگان براي حمل بار مشتريان، كمك بسياري مي كند.حال لايه اطلاعاتي Geocd1.shp رافعال كرده وروي دكمه Open Theme Table كليك كنيد تا جدول اطلاعاتي لايه نمايش داده شود. همان طور كه مي بينيد جدول اطلاعاتي Geocd1.shp شامل همه فيلدهاي جدول Customer.d1f وچهارفيلد اطلاعاتي است كه به كدهاي جغرافيايي مربوط مي شود.

فيلد Av_add شامل اطلاعات مشابه فيلد Adress مي باشد كه فيلدي است كه ArcView براي هماهنگ سازي آدرسها استفاده مي كند.

فيلد Ar_Status: مشخص مي كند آيا يك آدرس هماهنگ و يا ناهماهنگ مي باشد.

فيلد Ar_Score : امتياز هر آدرس را مشخص مي كند(امتياز 100 براي هماهنگ خوب)

فيلد Av_Side : اين فيلد مشخص مي كند كدام قسمت خيابان با آدرس هماهنگ مي باشد.

ركوردهايي كه فيلد Av Strints آن با علامت U پر شده اند ناهماهنگ محسوب
مي شوند ودر قدمهاي بعدي براي هماهنگ سازي اين ركوردها تلاش خواهيد كرد.



قدم ششم: آدرسهاي ناهماهنگ را مجددا" هماهنگ سازيم

دليلهاي متعددي براي ناهماهنگي يك آدرس وجوددارد كه امكان دارد در جدول آدرسها اشتباهاتي رخ داده باشد. به عنوان مثال نام خيابان ويا شماره آدرس اشتباه وارد شده باشد و يا اين اشتباه ممكن است شامل نقص اطلاعات ويا كمي آن باشد. قابليت تشخيص ArcView دراين مورد خيلي ضعيف مي باشد. امكان انتخاب معيارهاي هماهنگ سازي در اين نرم افزار وجوددارد.مي توانيد تعداد كانديدهاي هماهنگ سازي را افزايش دهيد، دو ركورد ناهماهنگ دراين مورد وجود دارد كه براي هماهنگ سازي مجدد، پنجره VIEW را فعال كرده، از منوي Theme گزينه Re-match Addresses راانتخاب كنيد تاديالوگ Re-match Addresses نمايش داده شود. براي اينكه فقط ركوردهاي ناهماهنگ، در اين فرايند شركت كند، از ليست كركره اي Re-match گزينه No match را انتخاب نماييد.

براي هماهنگ سازي ركوردهاي ناهماهنگ روي كليد Geocoding Editor، ديالوگ
Interactive-Re-Match كليك كرده به ديالوگ Geocoding Editor بازگرديد.

در ديالوگ Geocoding Editor فيلد Address، تعدادي آدرس ناهماهنگ ديده مي شود چرا كه

ArcView چگونگي تقسيم اجزاي آدرس را نشان مي دهد. در جدول پيمايش
Match Candidates آدرسهايي را كه امتياز آن از نيمه هماهنگ بالاتر نباشد(پيش فرض حداقل امتياز كانديد 30 است) نشان نمي دهد.كانديدها را به وسيله اجرا نكردن معيار هماهنگ پيدا كنيد؛ بنابراين بايد در ديالوگ Geocoding Editor روي كليد Preferences براي نمايش ديالوگ Geocoding Preferences كليك كنيد. اگر نام خيابان Jupiter اشتباه املايي داشته باشد كليد كنترل Spelling Sensitivity دو بار كليك كنيد واز سمت چپ به سمت راست ميله لغزنده را حركت دهيد.

روي دكمه Ok كليك كرده وبه پنجره Geocoding Editor باز گرديد. ArcViewبالستفاده از گزينه Spelling Sensitivity يك ركورد هماهنگ شده از لايه اطلاعاتي خيابانها با نام Juniper راپيدا مي كند.اسم درست خيابان را كه Juniper مي باشد تايپ نماييد.

براي هماهنگ سازي آدرسها ونمايش كانديدها روي دكمه Match كليك كنيد. وقتي آدرس كانديدها وجود نداشته باشد، اگر دو فايل مشتري را همان زمان وارد كنيد فضاي بين خيابان پسوند مسير حذف شده ودر نتيجه ArcView نمي داند چگونه آدرس را تفسير كند وبنابراين كلمه MYRTESTNE را به عنوان اسم خيابان در نظر مي گيرد.تصحيح اشتباهات تفسير آدرس ويا استاندارد كردن آدرسها توسط ديالوگ Edit Standardization انجام مي پذيرد؛ بنابراين روي دكمه
Edit Standardization كليك نماييد.

حال روي ركورد جديد فيلد street none كليك كنيد تا فعال گردد. مقدار MYRTLE راتايپ كنيد وروي فيلد Street Type كليك كرده، مقدار STراتايپ نماييد در نهايت روي فيلد Suf Dir كليك كرده ومقدار NE راتايپ كنيد سپس دكمه Enter را فشار دهيد تا ديالوگ Edit Standardization همانند شكل زير به نمايش در آيد. روي دكمه Ok كليك كنيد تا به ديالوگ Geocoding Editor برگرديد. ArcView چهار كانديد نماينده را كه امتياز 100 دارند فعال كرده وروي دكمه Match براي هماهنگي آدرسهاي باقيمانده كليك كنيد.توجه كنيد دو آدرس هماهنگ شده وهم نشده يعني نيمه آهنگ داريد. پس روي دكمه Done كليك نماييد تا ديالوگ Re-match Addresses چهارده هماهنگ خوب و يك نيمه هماهنگ نمايش دهد وهيچ ركورد ناهماهنگ پيدا
نمي شود بنابراين روي دكمه Done كليك نماييد

درView پانزده عارضه نقطه اي كه نماينده كدهاي جغرافياي مي باشد نمايش داده
مي شود، بنابراين پنجره VIEW را فعال كرده وروي لايه Geocd1.shp كليك كنيد ودكمه Open Theme Table را انتخاب نماييد. دوركوردي كه قبلا" ناهماهنگ بوده داراي علامت M و فيلدهاي Arv Status علامت دارند.

فيلدهاي Av-Score و Av-Side علامت A دارند واگر بخواهيم آدرسي را ويرايش كنيم از ديالوگ در Geocoding Editorاستفاده مي كنيم.



قدم هفتم: بستن پروژه

پنجره پروژه را فعال كرده از منوي File گزينه Close Project راانتخاب نماييد وروي دكمه No كليك كنيد تا تغييرات اعمال شده ثبت نگردد.

[moam]

امكان برنامه نويسي در محيط سيستم اطلاعات جغرافيائي يكي از مهمترين برجستگي هاي يك نرم افزار تلقي مي شود. نرم افزار Arcview با داشتن زبان برنامه نويسي Avenue در اين زمينه بسيار كارآمد است. شكل زير محيط Script و دكمه هاي مربوطه را توضيح ميدهد. بيشتر كار اين قسمت با نوشتن برنامه داخل جعبه متن انجام مي شود و ليكن امكان بارگذاري و ذخير فرمانها بصورت متن نيز فراهم شده است.



براي نگارش برنامه ابتدا كدهاي مورد نياز در محل مربوطه نوشته مي شوند و سپس كمپايل (Compile) و در مرحله آخر Run مي شوند.دكمه هاي مربوطه بر روي شكل فوق مشخص شده اند.



زبان Avenue
زبان Avenue (زبان برنامه نويسي Arcview ) يك زبان برنامه نويسي شي گراست كه امكان محاسبات نقشه و كار با بانكهاي اطلاعاتي جغرافيائي را فراهم مي آورد. ساختار زبان بسيار به ويژوال بيسيك شباهت دارد. ذيلا و در ادامه به برخي از ويژگيهاي زبان پرداخته مي شود.
انواع متغييرها در Avenue
حالت منطقي (true, false)
- اعداد (10, 0.0, 90.123)
- رشته ("hello world")
– رشته هاي از پيش تعريف شده (tab, cr, nl)
– اعداد شمارشي (#VSHSYM_HATCHED)
– ليست اشياء ( {"hello", 1, view.activeThemes, a+b} )
– يك شي با ارتباط با درون خودش در يك اسكريپت
– برنامه اجرائي فعال (av)
– شي ء تهي (nil)
– متغيرهاي محلي
– متغيرهاي عمومي
– توضيحات تك خطي (كه در برنامه با علامت ' شروع مي شوند)
– علائم گردش كار در برنامه (if-then, return, continue, etc)

صدا زدن اسكريپتها

av.Run("aScriptName", theSelfObject)
av.DelayedRun("aScriptName", theSelfObject, aNumberofSeconds)
aScriptObject.DoIt(theSelfObject)


گرامر
Script ::= {Statement}*
Statement ::= Request
| Assignment
| If
| For
| While
| Exit
| Break
| Return
| Continue
Assignment ::= Name '=' BRequest
If ::= 'if' '(' BRequest ')' 'then' Script
{'elseif' '(' BRequest ')' 'then' Script} *
{'else' Script}
'end'
For ::= 'for' 'each' Name 'in' BRequest Script 'end'
While ::= 'while' '(' BRequest ')' Script 'end'
Exit :: 'exit'
Return ::= 'return' BRequest
Break ::= 'break'
Continue ::= 'continue'
BRequest ::= Request {Symbol Request}*
Request ::= PRequest {'.' Message}*
PRequest ::= Symbol PRequest | Object
Object ::= Literal
| Variable
| '(' BRequest ')'
Literal ::= Number
| String
| 'self'
| 'arcview'
| 'av'
| 'tab'
| 'cr'
| 'nl'
| '{' {BRequest {',' BRequest}*} '}'
| Class
Message ::= Name {'(' BRequest {',' BRequest}* ')'}
Variable ::= Name | '_'Name
Class ::= Name
Name ::= a-zA-Z 0-9a-zA-Z_ *
Symbol ::= -+*&^$#@! ?><:|\/ +
| '='
| 'and'
| 'or'
| '..'
| 'min'
| 'max'
| 'by'
| 'mod'
| 'xor'

Number ::= 0-9 +(. 0-9 +)?
String ::= '"' {Character}* '"'
فرمت تاريخ
M - the month as an integer from 1 to 12
MM - same as 'M', two digits with leading zeros
MMM - the short form of the month name
MMMM - the long form of the month name

d - the day of the month as an integer from 1 to 31
dd - same as 'd', two digits with leading zeros
ddd - the short form of the day name
dddd - the long form of the day name

y - the year without century
yy - same as 'y', two digits with leading zeros
yyy - the year with century, four digits with leading zeros
yyyy - same as 'yyy'
yyyyy - the year with century, not restricted to four digits

c - the century, without a leading zero
cc - the century, with a leading zero for single digit centuries
w - week of the year (Week 0 is first week with a Thursday)
ww - week of the year, two digits with leading zeros
D - numeric day of the week (Sunday = 1), one digit always
AD - AD or BC string depending upon the year
CE - CE or BCE string depending upon the year
J - Julian Day (days since January 1, 4713 BC)
j - day of the year
jj - day of the year, three digits with leading zero
فرمت زمان

m - the minute as an integer from 00 to 59
s - the seconds value as an integer from 00 to 59
s.s - the seconds with milliseconds, 00.000

h - the hour as an integer from 1 to 12
hh - same as 'h', but with leading zero instead of blank
hhh - the hour from 0 to 23
hhhh - same as 'hhh', but with leading zero instead of blank

AMPM - locale specific AM or PM string
TZ - the locale specific time zone string.
ITZ - ISO format time zone string (+0800, -0500, etc.)



برخی از اصطلاحات زبان برنامه نويسي Avenue



break
اين عبارت گردش كار را در زمان اجراي For Each يا While خارج مي كند.عيارت فوق صرفا در مورد همين دو حلقه نيز قابل استفاده است.مثال:







Exit
اين فرمان باعث خروج از كليه script ها خواهد شد.






در صورتيكه بخواهيم از يك زير برنامه خارج شويم بايد از دستور Return استفاده كنيم.
For Each
اين دستور يكسري عمليات روي هر عضو يك مجموعه انجام مي دهد.
مثال 1:




newDir = MsgBox.Input( "Specify directory", "Directory", "")
if (newDir = nil) then
exit
elseif (newDir.AsFileName.IsDir.Not) then
MsgBox.Error( newDir.AsFileName.GetFullName++"is not a directory", "")
exit
elseif (File.IsWritable(newDir.AsFileName).Not) then
MsgBox.Error( newDir.AsFileName.GetFullName++"is not writable", "")
exit
else
theProject.SetWorkDir( newDir.AsFileName )
end




for each num in 1..10
if (num = 5) then
break
end
msgbox.info("Num is"++num.asString,"ArcView Example")
end
msgbox.info( "Complete", "")






Continue
اين عبارت براي باز گرداندن كنترل ادامه برنامه كار در حلقه ها به كار مي رود.








theView = av.GetActiveDoc
for each t in theView.GetThemes
for each f in t.GetFtab.GetFields
if (f.IsTypeNumber) then
continue
end
f.SetVisible(true)
end
t.GetFtab.Refresh
end
