برد ethernet

[sajadgh]

راستش وقتی اینو دیدم و دانلود کردم حیفم اومد اینجا نذارم(اگه قبلا نبوده باشه )

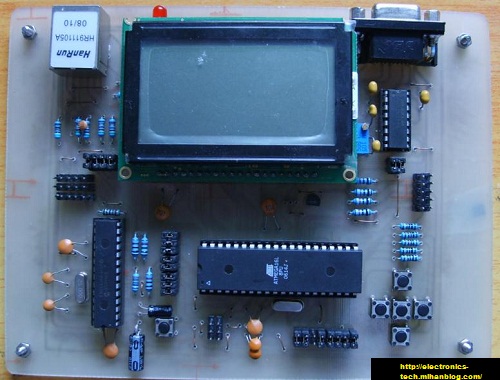

در این بورد از تراشه ENC28J60 ساخت شرکت microchip استفاده شده است . این تراشه تمامی شرایط مورد نیاز برای اتصال به شبکه TCP/IP (لایه فیزیکی، mac و ...) را یکجا فرا هم می کند. نحوه برقراری ارتباط این تراشه با میکرو کنترلر به وسیله پروتکل پر سرعت SPI می باشد .
در این دستگاه علاوه بر خود تراشه ENC28J60 ، یک میکروکنترلر ATMEGA16A به همراه یک LCD گرافیکی ... قرار داده شده است.

امکانات و مشخصات برد:

میکروکنترلر ATMEGA16A
کنترلر شبکه ENC28J60 10Mbit
5 عدد شستی مکان نما
دارای LCD گرافیکی 64*128
امکان اتصال به کامپیوتر با پروتکل usart
کانکتور ISP , JTAG برای پروگرام کردن برد
کانکتور خروجی برای دو پورت B و D میکروکنترلر
نمایش ارسال و دریافت اطلاعات شبکه از طریق LED
دارای سنسور دمای DS18B20

در فایل پیوست نیز
شماتیک + PCB + نمونه برنامه + دیگه چی میخوای
موجود میباشد


این هم لینک منبع (دستش درد نکنه)

[jackijad]

سلام. دوست عزیز این پروژه خوبه اما اگه بتونی کمکم کنی که بتونم شبیه سازیش کنم ممنون می شم. فایل شماتیکی که گذاشتی با چه نرم افزاریه؟ می شه فایل proteus هم بیذاری؟ ممنون.

[h0x00i]

فایل مدار با پروتل ..

[lolohacko]

دوستان من بردی رو با enc28j60 درست کردم واسه یه سیستم اتوماسیون یه شرکت واقعا خوب از اب در اومد اگر ارتباط از طریق شبکه رو دوست دارید این ای سی واقعا عالی و کامل هست...
