خواندن دیتاشیت

[رسول]

سلام

توی این تاپیک قراره هر سوالی درباره دیتاشیت قطعات داشتیم بپرسیم

بیشتر اتفاق میافته که دیتاشیت رو سرسری نگاه می کنیم و از کنارش رد می شیم

جایی هم ندیدم که کسی درباره دیتاشیت و نحوه خواندن آن چیزی نوشته باشه (البته بصورت فارسی)

درسته در نظر اول آسون میاد و هر کی فورا آدرس دیتاشیت رو میده ... اما مهم اینه که ازش سر در بیاریم !!

لطفا هر کسی تونست درباره دیتاشیت و مخفف کلمات و اختصارات اون مقاله یا چکیده ای همینجا قرار بده


سوال اول رو خودم می پرسم

جریان نشتی امیتر - کلکتور رو با چه حرفی نشون میدن؟

---

جریان نشتی میشه leakage current

مخففشم میشه IL

اما توی بعضی از دیتاشیتها جریان نشتی رو نمی نویسن ... چطوری پیدا کنم؟

[salehjg]

درود
یه سوال برام پیش اومده...
من میخوام حدکثر ولتاژی که میتونم به فرستنده ی cny70 (مادون قرمز) بدم رو بفهمم.

به max. rating ها نگاه کردم اینا رو نوشته:



اونی که من میخوام reverse voltage که نیست.... درست میگم؟

با 100mW و جریان 50mA (طبق تصویر - جدول بالایی) میشه با رابطه ی p=vi حساب کرد؟

[behzady]

درود
یه سوال برام پیش اومده...
من میخوام حدکثر ولتاژی که میتونم به فرستنده ی cny70 (مادون قرمز) بدم رو بفهمم.

به max. rating ها نگاه کردم اینا رو نوشته:



اونی که من میخوام reverse voltage که نیست.... درست میگم؟

با 100mW و جریان 50mA (طبق تصویر - جدول بالایی) میشه با رابطه ی p=vi حساب کرد؟

طبق این نمودار توی همون دیتاشیت حداکثر 1.5 ولت میشه بهش داد با اینکه به توان حداکثر رسیده

-
امضا رو برم حاجی رانی زده

[salehjg]

درود
@ behzady:
D=
-----
آقا فکر کنم یه اشتباهی این وسط هست...
من 20 تا سنسور دارم.
همشون با مقاومت 330r به تغذیه وصل شدن...
ولتاژ تغذیه قبلا 3.5 ولت بود(برای فرستنده ها)
با اون ولتاژ ، جریان کلی که توسط 20 تا فرستنده مصرف میشد 139 میلی آمپر بود...

بعد ولتاژ رو تا 5 ولت بالا بردم..
با دوربین گوشی به نور فرستنده ها نگاه کردم... تقریبا 2 برابر شدن...
جریان مصرفی کل با 5 ولت تغذیه، حدود 220 میلی آمپر شد.


رگلاتور برای 5 ولت هم 7805 هه...(به Vin رگلاتور آداپتور 9 ولت 1 آمپر زدم)
حدودا 0.5 ولت هم افت ولتاژ دارم.


الان باید جریان مصرفی هر فرستنده رو اندازه بگیرم و با دیتاشیت مقایسه کنم؟
یعنی من میخوام کل فرستنده هام با حداکثر توان کار کنن...

از لحاظ علمی کم آوردم

---

یا خدا!!!
جریانی که هر فرستنده میکشه، 11 میلی آمپره!

همون 220ma / 20 هه دیگه

دقیق تر بگم:

ولتاژ : 4.5 ولت
کل جریان( مصرفی 20 تا فرستنده) : 220 میلی
جریان هر فرستنده: 11 میلی


پس توانی که هر فرستنده مصرف میکنه حدود 50mW هه... یعنی تقریبا نصف توان حداکثر

[salehjg]

دوستان پس چرا اعداد با دیتاشیت جور در نمیااااد؟

با ولتاژ 3.3 هم امتحان کردم...
به Vin رگلاتور :LF33 آداپتور 5 ولت 2 آمپر زدم...

جریان هر سنسور میشه 7 میلی آمپر
ولتاژی که به مقاومت (مقاومت ای که با فرستنده سری شده) وصله برابر 3.3 ولته
پس ولتاژی که روی دوتا پایه ی فرستنده هست میشه:
V=3.3 - 330*7/1000
2.31 =

توان هم با توجه به اختلاف پتانسیل دو پایه ی فرستنده میشه:
p = vi = 2.31volt * 7mA
=16.17 میلی وات

این با دیتاشیت خیلی فرق داره...
اونجا گفته بود با اختلاف پتانسیل 1.5 ولت حداکثر میشه.... یعنی توان اش باید 100 میلی وات بشه(البته میدونم که 100 میلی وات توان حداکثره .... هدف منم اینکه فرستنده ها پرنور تر باشن ولی بهشون آسیبی نرسه)

ولی من 2.31 ولت بهش دادم ولی توان مصرفی ایش شده 16mW !!

---------
وقتی بهش 5 ولت میدم فرستنده ها یکمی گرم میشن.... میترسم 20 سنسور cny70 خراب کنم


دوستان چیکار کنم؟ کمک لطفا؟
مشکل کجاس؟
یعنی چرا هر فرستنده فقط 7 میلی آمپر جریان مصرف میکنه؟
این که با دیتاشیت اش جور در نمیااااد....

[behzady]

درواقع شما به حداکثر توان نمی رسی
الان اگه حداکثر 50 میلی بگزره شما باید 2 ولت بدی تا 100 میلی توان بگیری در صورتی که این جوری نمیشه
از اون طرف نوشته حداکثر که دیگه بعدش پخ پخ پس حتما اگه به 50 میلی برسه اتیش می گیره با یه حساب کوچیک (همون کیلویی خودمون) همون 10 میلی رو بدی حله اگه 10 میلی بدی مقاومت یه 3.3 ولت افت ایجاد میکنه خود سنسور هم روی 1 ولت جواب میده(جریان 10 میلی) پس 4.3 بهش بدی حله تهش 4.5 بده خیرشو ببینی چون 4.5 نداریم باید 5 بدی بیا و مقاومت رو تغییر بده بزار 390 و 5 ولت رو بهش بده ببین رو هوا میره یا نه
___________
اصولا رو فرمول ها زیاد حساب نکن سر کلاس هم بعضی وقت ها معلم ها یه چیز هایی می گفتن که تهش ... حالا چه برسه به واقعیت

---

راستی با تغییر دما توان تغییر می کنه چون مقاومت عوض میشه
(چه ربطی داشت؟)

[Ambassador]

سلام دوستان

این دیتاشیت tip122:
http://www.alldatasheet.com/datasheet-pd...IP122.html
یگین خب :-)

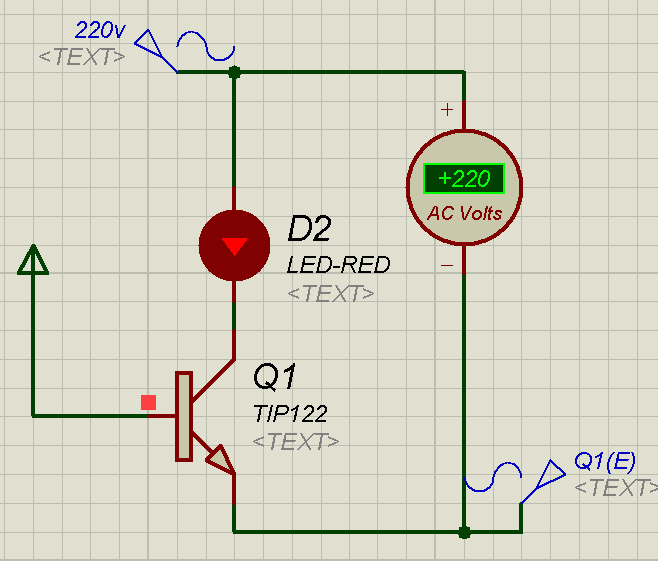

و این مدار :


بگین خب تر .

فرض کنید جای اون ال ای دی که داره بخاطر 220 بودن میترکه یه لامپه که 1000 واته! حالا می خوام بدونم این tip122 میتونه جوابگو باشه یا میترکه؟ :-)

می خوام تا میشه از رله استفاده نکنم.
متشکر

[sharin]

برای بایاس ترانزیستور از ولتاژ AC که نمی شه مستقیم استفاده کرد.
شما باید از تریستور و یا ترایاک استفاده کنی.

[Ambassador]

ممنون مرتضی جان

یعنی مثلاً با bt136 ؟

اما چرا چیزی توپروتئوس نیست؟

[sharin]

بله.

نمی دونم هست یا نیست ، این رو دیگه باید از بهزاد بپرسی! :) ( زیاد سمت پروتوس نمی چرخم )
