مشکل در راه اندازی رله 5 ولت با avr
نویسنده پیام
MASENOMASENO آفلاین
تازه وارد

ارسال‌ها: 1
موضوع‌ها: 1
تاریخ عضویت: آذر ۱۳۹۲

تشکرها : 1
( 0 تشکر در 0 ارسال )
ارسال: #1
مشکل در راه اندازی رله 5 ولت با avr
با سلام ميخوام با ميكرو مگا8 يك رله 5 ولت رو وصل كنم ولي ميكرو به تنهايي نميتونه بايد چكار كنم
(آخرین ویرایش در این ارسال: ۲۴-دى-۱۳۹۲, ۱۵:۰۸:۳۰، توسط omid_phoenix.)
۲۴-دى-۱۳۹۲, ۱۲:۲۵:۲۶
ارسال‌ها
پاسخ
omid_phoenix آفلاین
مدیر بخش
*****

ارسال‌ها: 2,238
موضوع‌ها: 108
تاریخ عضویت: شهریور ۱۳۹۱

تشکرها : 12682
( 15433 تشکر در 4574 ارسال )
ارسال: #2
RE: مشکل در راه اندازی رله 5 ولت با avr
(۲۴-دى-۱۳۹۲, ۱۲:۲۵:۲۶)MASENOMASENO نوشته است: با سلام ميخوام با ميكرو مگا8 يك رله 5 ولت رو وصل كنم ولي ميكرو به تنهايي نميتونه بايد چكار كنم

سلام
مستقیم که نمیتونید وصل کنید
رله جریان زیاد بکشه، ممکنه به میکرو آسیب بزنه
خروجی پین مورد نظر رو اول با یه ترانزیستور تقویت کنید بعد بدید به رله
در ضمن یه دیود هم دوسر رله بصورت معکوس بذارید تا از جریان برگشتی به مدار جلوگیری بشه

موفق باشید.
امید عزیزی

مشاوره و اجرای ثبت اختراع
۲۴-دى-۱۳۹۲, ۱۵:۱۱:۱۱
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, MASENOMASENO, helma, aKaReZa75, رسول, jamalmusic
Pixar آفلاین
كاربر تک ستاره
*

ارسال‌ها: 34
موضوع‌ها: 0
تاریخ عضویت: اردیبهشت ۱۳۹۰

تشکرها : 305
( 112 تشکر در 31 ارسال )
ارسال: #3
RE: مشکل در راه اندازی رله 5 ولت با avr

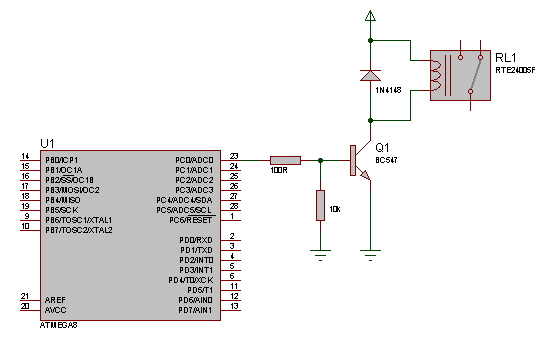

به این صورت باید رله رو وصل کنید :

[تصویر: relay.jpg]


فایل‌(های) پیوست شده بندانگشتی (ها)

(آخرین ویرایش در این ارسال: ۳۰-دى-۱۳۹۲, ۱۳:۴۹:۵۱، توسط babyy.)
۳۰-دى-۱۳۹۲, ۱۳:۱۴:۵۱
ارسال‌ها
پاسخ
تشکر شده توسط : babyy, aKaReZa75, Ambassador, رسول, kimiafars, milad15m, jamalmusic
