[پروژه] منبع تذیه 0 الی 30 ولت ,0-2 امپر با LM723

[a.mehran]

قطعات مورد نیاز؛

کد:

IC1_____________LM723___HIGH PRECISION VOLTAGE REGULATOR
Q1______________2N3055___100V, 15A, 115W, >2,5MHz NPN transistor
Q2______________BD140____80V 1.5A PNP Transistor
Q3,Q4,Q5,Q6,Q7__ BC327___45V 800mA PNP Transistor
D1,D2___________1N5402___3A 100V Silicon Diode
D3,D4___________1N4148
ZD1_____________ 30V 1W____Zener diode
ZD2 _____________ 13V 1W____Zener diode
ZD3_____________ 15V 1W___Zener diode
L1,L2____________ 2 color LED
R1,R8,R14,R18____ 10K___0.5W__Resistors tolerance: 1%
R2,R3,R6_________ 100K___0.5W__Resistors tolerance: 1%
R4_______________ 0.3 ohms 5W__Resistors tolerance: 5%
R5_______________ 47 ohms___0.5W__Resistors tolerance: 1%
R7,R9,R11_________ 4.7K___0.5W__Resistors tolerance: 1%
R10______________ 470 ohms___0.5W__Resistors tolerance: 1%
R12,R20__________ 3.3K____0.5W__Resistors tolerance: 1%
R13______________ 1K____0.5W__Resistors tolerance: 1%
R15______________ 27K____0.5W__Resistors tolerance: 1%
R16______________ 6.8K x 2 in parallel ____0.5W__Resistors tolerance: 1%
R17______________ 6.8K ____0.5W__Resistors tolerance: 1%
VR1_______________ 5KB___Potentiometer
VR2_______________ 3KB___Potentiometer
C1________________ 1000uF 50V___Electrolytic Capacitors
C2________________ 0.047uF 50V___Electrolytic Capacitors
C3________________ 100uF 50V___Electrolytic Capacitors
C4________________ 3.3uF 50V___Electrolytic Capacitors
S1________________ Push SW
T1________________ 24-0-24V 3A transformer

---------------

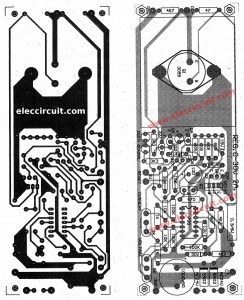

کنترل ولتاژ توسط Q4,Q5,Q6و Q7 انجام میشود
پتانسیومتر VR2 جریان خروجی را کنترل میکند
پتانسیومتر VR1 ولتاژ خروجی را کنترل میکند
LED L1,L2 دورنگ هستن ، هنگامی که سبز بود یعنی حالت عادی ، و وقتی قرمز شد یعنی overload
