[سوال] تاپیک سوالات الکترونیکی الیاس

[omid_phoenix]

سلام
آره احتمالش هست
و بستگی به این داره که چقدر ولتاژ به پایه ها داده باشی

همه قطعات حساسن!
تو دیتاشیت واسه هر المانی رنج ماکزیمم و مینیمم ولتاژ تعریف شده

با مولتی متر نمیتونی فقط یه ترانزیستور و با اطمینان تست کنی
مگر اینکه یه bc547 دگ داشته باشی و خصوصیات رفتاری شون و با هم مقایسه کنی

روش مطمعن تر استفاده ترانزیستور در مدار و خروجی گرفتن از اونه
فرضا به ازای 5 ولتی که به بیس دادی مطابق نمودار مشخصه، چه ولتاژ رو از فلان خروجی بتونی دریافت کنی

ولی
چون تازه داری استارت میزنی
بهتره یه ترانزیستور دگ تهیه کنی و بندازی رو مدارت
وقت خودت و فعلا نگیری با این چیزا

[aleas]

سلام خسته نباشید دوستان یه ترانزیستور bc547 یا c945 دارم که سالم هسته به روش زیر تست میکنم که نشون میده pnp هسته درصورتی npn باید باشه مشکل چی روشن تست غلط هسته؟

برای تست کردن ترانزیستور مولتی متر را روی رنج دیود- بازر قرار می دهیم . یکی از پراب ها را به صورت تصادفی روی یک پایه ترانزیستور قرارداده و پراب دیگر را به پایه های دیگر می زنیم . اگر عددی مشاهده نشد ، جای پایه مشترک را تغییر می دهیم . باز هم اگر روی دو پایه دیگر عدد ندیدیم پراب را عوض می کنیم . آنقدر این کار را انجام می دهیم تا وقتی که پراب را روی یک پایه ثابت نگه می داریم . در صورت اتصال پراب دیگر به هر کدام از پایه هابایدعددی روی صفحه مولتی متر دیده شود . دراین صورت پایه ای که پراب روی آن ثابت مانده پایه بیس ، پایه ای که عدد کوچکتری نشان می دهد پایه کالکتور و پایه ای که عدد بزرگتر را نشان می دهد پایه امیتر است . حال اگر پراب ثابت مانده روی پایه بیس پراب قرمز یعنی مثبت باشد ، ترانزیستور تیپ منفی یعنی NPN است و اگر پراب ثابت مشکی یعنی منفی باشد ، ترانزیستور تیپ مثبت یعنی PNP است . در صورتی که هر چقدر پراب ها را تغییر داده و جابجا کنیم اما عددی مشاهده نشود و یا بوق یکسره باشد، ترانزیستور سوخته است .

[omid_phoenix]

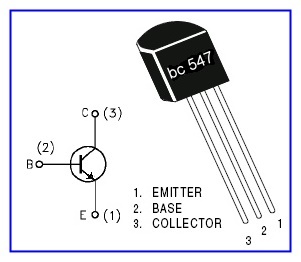

واسه تست bc547
گفتم دیتاشیت هر قطعه رو باید مطالعه کنی
مطابق دیتاشیت پایه ها مشخص شدن

میدونیم که نوع ترانزیستور npn
پس پروپ قرمز و میدیم به بیس(پایه وسطی)
پروپ مشکی رو به پایه های طرفین میزنیم
مقداری که رو پایه امیتر نشون میده باید بیشتر از پایه کلکتور باشه

توضیحاتی که برای تست ارائه شده میشه گفت درسته
بجز دلیلی که برای تعیین سوخته شدن ترانزیستور آورده شده دلیل ثابتی نیست
ممکنه ترمانزیستور سوخته باشه ولی این علائم نشون داده نشن

[aleas]

نه با این روشی گفتم دگه نیاز نیست دیتاشیت بخونی این روش جهت پیدا کردن پایه ها هسته !!!

بله متوجه شدم برای تست ترانزیستور معیوب نیسته !


من 10 تا ترانزیستور خریدم bc547 اینو کامل دیده میشه که نوشته bc547
ولی چیزی برام جالب بود روی 9 تاشون تست کردم از نوع npn هسته ولی چیزی که باعث شد شاخ در بیارم روی یکی دگه تست کردم pnp بود !!!

[omid_phoenix]

نه با این روشی گفتم دگه نیاز نیست دیتاشیت بخونی این روش جهت پیدا کردن پایه ها هسته !!!

جالبه!
یعنی الان یه ماسفت بهت بدم بدون اینکه دیتاشیت بخونی میتونی پایه هاش و بهم بگی؟!
پ.ن
اینی که من بهت گفتم واسه راحتی کار خودت بود
واسه یادگیری عجله نکن!!

من 10 تا ترانزیستور خریدم bc547 اینو کامل دیده میشه که نوشته bc547
ولی چیزی برام جالب بود روی 9 تاشون تست کردم از نوع npn هسته ولی چیزی که باعث شد شاخ در بیارم روی یکی دگه تست کردم pnp بود !!!

احتمالش صفره تقریبا
چون ترانزیستور یه چیز دست ساخت من و شما نیست تو پیوندهای n و p اشتباه رخ بده
روی المان و بخون bc557 میتونه باشه

[aleas]

آقا تسلیم ! درهر صورت روش نوشته بود bc547 به چند نفر هم دادم خوندن احتمالا اشتباه از اندازه گیری منه

----------

حالا اینا به کنار بحث جدید بیارم

مقاومت به رنگ های قهوه ای مشکی طلایی طلایی که باید 1اهم باشه درسته؟

مولتی متر روی 200 تنظیم میکنم ( کمتر از 200 نداره ) دو سر پراب میزنم دو سر مقاومت که میزنه 1.9 اهم
سوالی دارم اینه مقاومت نباید دقیقا یک اهم باشه ؟یا اینجور هستن؟یا اینکه مولتی متر من دقیق نمیگه؟

و اینکه دوتا از این مقاومت ها سری میکنم میزنه 2.8 درسته؟

نکته: مقاومت های مختلفی تست کردم نسبت به رنگشون که میگه چند اهمه مولتی متر یه مقدار کم یا زیاد میگه

[Ambassador]

اره 1 اهمه. درستش اینه که همون 1 اهم نشون بده مگر یه کوچولو بالا پایین بشه که همون درصد خطاس. با مقاومت بالاتر تست کن.

نکتت همون جوابت بود :-)

[aleas]

خب پس اینجور شما میگین مقاومت از روی رنگ مقدار کاملا دقیق میگه درسته؟

مولتی متر کم زیاد میگه مشکل از مولتی متره که درصد خطا هسته درسته؟

[milad15m]

خب پس اینجور شما میگین مقاومت از روی رنگ مقدار کاملا دقیق میگه درسته؟

مولتی متر کم زیاد میگه مشکل از مولتی متره که درصد خطا هسته درسته؟

سلام

- بله ولی کاملا دقیق نیست چون یه درصدی خطا داره

- نه مولتی متر اندازه تقریبا دقیق رو نشون میده ولی مثلا اگه الان تو رنگ مقاومت رو نداشتی فک میکردی که 2 اهمه باید برای فهمیدن مقدار مقاومت به رنگش رجوع کنی که اشتباه نشه .

[Ambassador]

مولتی متر روی 200 تنظیم میکنم ( کمتر از 200 نداره ) دو سر پراب میزنم دو سر مقاومت که میزنه 1.9 اهم

درصد خطا اون قدری نیست که اینقدر تفاوت کنه. 1 اهم ندارم اما مثلا برا 1000 اهم (یک کیلو) مولتی متر 998 نشون داد

[omid_phoenix]

رنگ آخر طلایی تلرانس 5درصده
یعنی یا 0.05-1=0.95
یا 0.05+1=1.05

واسه تو تلرانس 100درصد زده
یه عکس از نحوه تنظیم رنج مولتی متر بذار
نمیدونم چرا به نحوه اندازه گیری مشکوکم
