آموزش قدم به قدم آلتیوم بصورت تصویری

[omid_phoenix]

سلام به همگی
اگه خدا بخواد، انشالله تو این تاپیک میخوام طریقه کار با نرم افزار بسیار پرکاربرد altium designer یا همون protel dxp و نحوه ایجاد فایل pcb با این نرم افزار رو بصورت کامل آموزش بدم.
فقط اینم بگم که یه تعداد از عزیزان مثل خودم وسط امتحانا هستن و ممکنه هم پای هم جلو نریم؛
واسه همین من فعلا مقدمات و شروع میکنم تا دوستان برسن و باهم کار کنیم.
برای جلوگیری از وجود اسپم و شلوغ شدن تاپیک لطفا سوالات و مشکلات خود را تنا در تاپیک زیر مطرح کنید.

سوالات مربوط به بخش آموزش قدم به قدم آلتیوم

[omid_phoenix]

(قسمت اول؛ آشنایی با محیط نرم افزار)
برای شروع کار مبنا را بر این قرار دادیم که شما نرم افزار را نصب کرده باشید؛
نصبش زیاد مشکلی داره ولی باز نتونستید، بخواهید توضیح میدم.
خب پس پیش به سوی گام اول آموزش؛
نرم افزار را اجرا کنید تا به صفحه home آن وارد بشید؛

کد php:

http://www.iranled.com/forum/attachment.php?aid=9272


در صورتی که این صفحه رو گم کردید یا بسته باشید، کافیه که در قسمت بالا، گوشه صفحه رو آیکن مربوط به آن کلیک کنید

کد php:

http://www.iranled.com/forum/attachment.php?aid=9273

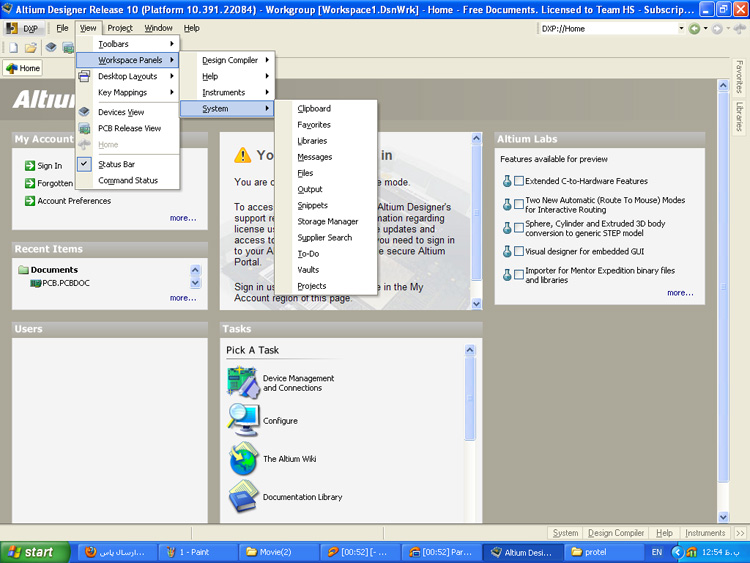

در این صفحه می توانید پنل های مختلف با آیکن های دلخواه ایجاد کنید که برای این کار می توانید از منوی view قسمت workspace panels و بعد system استفاده کنید

کد php:

http://www.iranled.com/forum/attachment.php?aid=9274


بطور مثال من توسط این منو، پنل files رو فراخوانی کردم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9275


در این پنل در سرفصل open a ducument می تونیم پروژه های آخر کار شده رو ببینیم
توسط سرفصل open a project پروژه جدیدی را تعریف می کنیم
و همچنین توسط new فایل دلخواه مون و اعم از pcb ، شماتیک ایجاد می کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9332


همچنین در قسمت راست نرم افزار جهت سهولت کار چندتا پنجره اعم از libraries یا همون کتابخانه قطعات و پنجره favorites یا علاقه مندی ها قرار گرفته که بعدا راجع بهشون توضیح میدم.

کد php:

http://www.iranled.com/forum/attachment.php?aid=9333


  protel-learning1.rar (اندازه: 750.02 KB / تعداد دفعات دریافت: 773)

[omid_phoenix]

(قسمت دوم؛ تعریف پروژه و ایجاد یک فایل جدید)
(همه این نرم افزار رو تهیه و نصب کردن؟
کسی عقب نمونه)
بعد از اینکه تا حدودی با محیط نرم افزار آشنا شدیم، اکنون به تعریف پروژه میپردازیم؛
برای اینکه بخواهیم چندتا فایل مختلف رو اعم از pcb و شماتیک به هم ربط بدیم، نیاز داریم که یک پروژه تعریف کرده و فایل های دلخواه رو داخل اون بریزیم؛
از پنل files قسمت new روی گزینه blank project pcb کلیک کنید تا یک پروژه جدید تعریف شود

کد php:

http://www.iranled.com/forum/attachment.php?aid=9334


پروژه جدید تعریف شد

کد php:

http://www.iranled.com/forum/attachment.php?aid=9335


الان می تونیم چندتا فایل تو پروژه مون بریزیم، مثلا من یه فایل شماتیک و pcb ایجاد می کنم.
برای این کار روی فلش بالای پنل کلیک کرده، files را انتخاب می کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9336


و بعد در قسمت new روی فایل pcb و بعد schematic کلیک می کنیم تا به پروژه مون اضافه بشن

کد php:

http://www.iranled.com/forum/attachment.php?aid=9337


فایل های ما داخل پروژه ایجاد شدن

کد php:

http://www.iranled.com/forum/attachment.php?aid=9338


  protel-learning2.rar (اندازه: 667.32 KB / تعداد دفعات دریافت: 544)

[omid_phoenix]

(قسمت سوم؛ساخت یک صفحه شماتیک)
در صفحه اصلی(home)، پنل files و قسمت new روی گزینه schematic کلیک کنید تا یک صفحه شماتیک ایجاد شود

کد php:

http://www.iranled.com/forum/attachment.php?aid=9340


در هر موقعیت از کار با کلیک راست بر روی گزینه فایل شماتیک ایجاد شده و انتخاب گزینه save as می تونیم فایل صفحه شماتیک و ذخیره کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9341


برای خروج از صفحه هم کافیست مثل حالت قبل کلیک راست کرده، close رو بزنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9342


برای اینکه بخواهیم شماتیک کار شده رو به یک پروژه جدید بریزیم، کافیست یک پروژه ایجاد کنیم و با کلیک راست بر روی فایل شماتیک و انتخاب گزینه add to... و یا از طریق drag و drap کردن، فایل شماتیک رو به داخل پروژه بریزیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9343


فایل به پروژه اضافه شد

کد php:

http://www.iranled.com/forum/attachment.php?aid=9344


برای تنظیم سایز و استایل صفحه می تونیم از نوار تولبار و در منوی design گزینه ducument option را انتخاب کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9345


صفحه تنظیمات

کد php:

http://www.iranled.com/forum/attachment.php?aid=9346


همچنین می توانید از نوار تولبار و منوی tools با انتخاب گزینه schematic preferences سایر تنظیمات را نیز انجام دهید

کد php:

http://www.iranled.com/forum/attachment.php?aid=9347


کد php:

http://www.iranled.com/forum/attachment.php?aid=9348


  protel-learning3.rar (اندازه: 711.29 KB / تعداد دفعات دریافت: 500)

[omid_phoenix]

(قسمت چهارم؛رسم یک مدار شماتیک نمونه)
برای آشنایی کامل با طریقه رسم مدار در صفحه شماتیک و آشنایی با قطعات کتابخانه مدار زیر رسم می کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9349


برای شروع طبق مطالب گفته شده، یک پروژه ایجاد و بعد یک صفحه شماتیک باز می کنیم.
برای فراخوانی میکروکنترلرمگا8 به کتابخانه میکروکنترلر avr سری mega می رویم(در کتابخانه قطعات باید تیک component رو بذاریم)

کد php:

http://www.iranled.com/forum/attachment.php?aid=9350


و در قسمت انتخاب میکرو atmega8 می نویسیم و توسط گزینه place میکرو مورد نظر را به صفحه شماتیک اضافه می کنیم(با استفاده از گزینه space میتوانید موقعیت قطعه را تغییر دهید و با دابل کلیک بر روی قطعه می توانید مقدار و نام قطعه را تغییر دهید)

کد php:

http://www.iranled.com/forum/attachment.php?aid=9351


بعد برای فراخوانی ترانزیستور ،7سگمنت، خازن ،مقاومت مورد نظر به کتابخانه زیر رفته قطعات را به مدار اضافه می کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9352


برای مقاومت و خازن و ترانزیستور2n39 و 7سگمنت به ترتیب از کمک واژه های res،cap،2n39،dpy استفاده می کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9353


اکنون باید قطعات مورد نظر را توسط گزینه place wire از منوی تولبار بالا به هم اتصال دهیم، دقت کنید که در مورد اتصال صحیح یک ضربدر قرمز بر روی محل اتصال ایجاد می شود.

کد php:

http://www.iranled.com/forum/attachment.php?aid=9354


برای اتصال gnd و vcc هم باید از همان منوی تولبار انتخاب کنید

کد php:

http://www.iranled.com/forum/attachment.php?aid=9355


در آخر برای تکمیل کردن مدار، یک منبغ تغذیه هم به آن اضافه می کنیم
برای این کار از قسمت تولبار به simulation sources رفته و منبع مورد نظر را انتخاب و به صفحه مدار اضافه می کنیم

کد php:

http://www.iranled.com/forum/attachment.php?aid=9356


  learning-protel4.rar (اندازه: 683.93 KB / تعداد دفعات دریافت: 459)

[omid_phoenix]

(قسمت پنجم؛ساخت یک صفحه pcb نمونه)
برای ایجاد یک صفحه pcb با مشخصات دلخواه به صورت زیر عمل می کنیم.
نرم افزار را اجرا کنید و از پنل سمت چپ ، قسمت new from template گزینه pcb board wizard رو کلیک کنید

صفحه زیر اجرا می شود که در هر مرحله می توانید تنظیمات دلخواه را وارد کنید
next

در این صفحه مشخص می کنیم که واحدهای ما بصورت metric یا imperial باشند
next

در این صفحه برد مورد نظر رو جهت اعمال تنظیمات انتخاب میکنیم؛
custom برای ایجاد برد با تنظیمات دلخواه و یا یک برد از پیش تعیین شده که در لیست ممکن است وجود داشته باشد را جهت اعمال تنظیمات انتخاب می کنیم
next

در این صفحه ساختار کلی برد رو از قبیل شکل ابعاد و حاشیه و کادر رو تنظیم می کنیم
(برای ایجاد کادر و حاشیه باید تیک مربوط رو بزارید که من نذاشتم)
next

در این صفحه تعداد لایه های برد و تعیین وجود یا نبود صفحات قدرت رو در لایه ها انتخاب می کنیم
(در لیبل اولی 2 و در لیبل دومی 0 قرار داده شده بدین منظور که برد ما تک لایه بوده و دارای صفحات قدرت نمی باشد)
next

در این صفحه مشخص می کنیم که ارتباط بین صفحات بصورت مستقیم با غیر مستقیم باشد
next

در این صفحه قسمت surface-mount مشخص می کنیم که قطعات در حالت نصب سطحی بصورت یک رو یا دورو قرار بگیرند

همچنین در قسمت through hole حداکثر تعداد خطوطی را که می توانند بین پدها قرار بگیرند را تعیین می کنیم
next

در این مرحله تنظیمات دیگر را از قبیل قطر مسیرها و ماکزیمم و مینیمم فواصل بین مسیرها رو مشخص می کنیم
next & finish

صفحه دلخواه جهت طراحی و کشیدن فایل pcb آماده شده است



  learning-protel5.rar (اندازه: 794.79 KB / تعداد دفعات دریافت: 473)

[omid_phoenix]

قسمت ششم(انتقال یک طرح شماتیک به صفحه pcb)
می خواهیم طرح شماتیک دلخواه خود را به یک صفحه pcb انتقال دهیم.
برای این منظور نرم افزار آلتیوم را اجرا و یک پروژه ایجاد می کنیم و سپس طرح شماتیک مورد نظر خود را به همراه یک فایل pcb جدید
داخل آن قرار می دهیم

اکنون از طریق راست کلیک کردن بر روی پروژه و گزینه save project as پروژه خود را در پوشه دلخواه
ذخیره می کنیم



پس از ذخیره پروژه از نوار تولبار بالای صفحه پنل design گزینه update pcb ... رو می زنیم

صفحه زیر اجرا می شود که در اینجا باید تغییرات لازم جهت انتقال به صفحه pcb ایجاد شود

تیک قطعات مورد نظر را گذاشته(بصورت پیش فرض کلیه قطعات انتخاب شده اند) و از پایین گزینه execute changes رو جهت اعمال تغییرات و انتقال به صفحه pcb
زده و سپس ok می کنیم

طرح شماتیک مورد نظر به صفحه pcb انتقال یافت

و نهایتا توسط drag & drap و space و سایر گزینه ها می توانیم بهترین نحوه قرارگیری قطعات تعیین و توسط wire قطعات را به روش
دستی و خودکار که در قسمت بعدی آموزش داده خواهد شد به هم اتصال دهیم.


  learning-protel 6.rar (اندازه: 1.57 MB / تعداد دفعات دریافت: 443)

[sanup2006]

تشکر بابت زحماتتون.
اگر این آموزش ها رو در قالب پی دی اف بذارید خیلی عالی میشه.چون بعضی از عکس ها با راست کلیک باز نمیشه و باید فایل فشرده شده رو دانلود کرد که زیاد جالب نیست.
البته این فقط یه پیشنهاد و همینجوری هم پیش برید خیلی ممنونم ازتون و کمک بزرگی کردید و نهایت تشکر رو دارم.

فقط یه مبحث مبهم بزرگ به اسم "پلی گان" خیلی واسم سواله و ممنون میشم توضیح بفرمایید.
منتظر ادامه ی آموزش هستیم.

[omid_phoenix]

قسمت هفتم(ترسیم دستی طرح pcb-زدن پلی گان بر روی طرح-ایجاد جامپر)

می خواهیم طرح انتقال یافته به صفحه pcb را به روش دستی مسیریابی و ترسیم کنیم
برای نمونه ابتدا طبق آموزش قبل طرح شماتیک خود را به صفحه pcb انتقال می دهیم





اکنون از طریق drag & drap و بکمک کلید space بهترین موقعیت را برای قطعات تعیین می کنیم



از پایین لایه bottom layer را انتخاب و از نوار ابزار در بالاintratively route رو بزنید



اکنون مسیری را که خود سیستم خودکار برایتان ترسیم کرده با لایه bottom layer که انتخاب کردیم ترسیم کنید
اگر مسیرها زیاد مشخص نیستند، می توانید با زدن کلیدهای ترکیبی shift+m روی مسیر دلخواه زوم کنید



مسیرهای مشخص شده را ترسیم کردیم



مسیرهای باقی را نیز به کمک طرح شماتیک کامل می کنیم
دراینجا دوتا خطوط قرمز نقش جامپر را دارند که در حین ترسیم مسیرها اگر قادر به ترسیم مستقیم نباشیم می توانیم توسط دوتا پد و لایه top layer از روی مسیر پرش کنیم



اکنون می توانیم توسط گزینه place string از نوار ابزار در بالا ، در صفحه فایل متنی ایجاد کنیم
که در این طرح برای نمونه پدها اسم گذاری شده اند



اکنون به درخواست دوستان میخواهیم یک پلی گان بر روی طرح ایجاد کنیم
معمولا بعد ترسیم طرح pcb قسمت هایی از طرح خالی باقی می ماند که برای صرفه جویی در مصرف اسید به هنگام اسیدکاری طرح و یا گاه زیبایی طرح می توانیم توسط پلی گان این قسمت ها رو پر کنیم
از نوار ابزار بالا گزینه place polygon رو انتخاب کنید



در این صفحه تنظیمات لازم را مثل تنظیم سایز و نوع لایه و حالت پلی گان می توانیم ایجاد کنیم و بعد ok می کنیم



اکنون نشان نما را بر رو قسمت هایی که می خواهیم دارای پلی گان باشند می کشیم



بعد از کشیدن کامل نشان نما بر روی قسمت های موردنظر با زدن راست کلیک نشان نما رها شده و پلی گان بر روی قسمت های مشخص شده ایجاد می شود



اکنون قسمت های اضافی پلی گان را انتخاب و حذف می کنیم(توجه داشته باشید که در تنظیمات باید تیک قسمت lock را برداشته باشید)



و نهایتا طرح ما آماده شده است(البته چون طرح بیشتر جنبه آموزشی دارد استاندارد سایز خطوط رعایت نشده است)




خوش باشید



  learning-protel 7.rar (اندازه: 1.47 MB / تعداد دفعات دریافت: 618)

[sara90]

سلام دوستان من یه چند تا مشکل داشتم تو کار با نرم افزار التیوم که با راهنمایی های آقای عزیزی حل شد گفتم اینجا بگم شاید مشکل شما هم بود فقط ببخشید اگه سوالام مبتدیانه اس
1-مشکل اولم این بود که پدها و سوراخ ها وقتی تنظیمات scaleبرا پرینت می گذاشتم خیلی کوچیک بودن که راه حلش این بود که باید دکمه q رو میزدم تا اندازه ها بر اساس میلی متر بشه بعد از سربرگ design به board option برید و قسمت unit رو برحسب metric انتخاب کنید درست میشه اینا راهنمایی های اقا مدیره ها
2-مشکل بعدی بدست آوردن فاصله مابین پدها
اول مثل قبل یه q بزنید تا مقیاس بر حسب mm تنظیم بشه
بعد از نوار بالا ،سربرگ edit به قسمت origin برید و set رو کلیک کنید
الان رو صفحه یه + میاد که باید مبدا رو باهاش مشخص کنید؛ مثلا میخواهید فاصله بین انتهای پد اول رو با ابتدای پد دوم بدست بیارید که باید رو انتهای پد اول کلیک کنید تا بعنوان مبدا مشخص بشه
بعد کلیک کردن و نگه داشتن موس رو همون نقطه می بینید که مختصات رو 0 ، 0 تنظیم میشه
و نهایتا می تونید با کشیدن نشانگر موس روی نقطه دلخواه ، فاصله اون رو از مبدا بر حسب mm بدست بیارید
واما سوال بعدی که اقا مدیر گفتن اینجا بگم
دو تا سوال :
1-اول اینکه گاها مختصات پدها رو گم می کنم و نمیدونم کجان راهی هست که مجبور نشم برنامه رو ببندم واز اول اجرا کنم ؟ میخوام به مختصاتی که قبلا بودم برگردم؟
2-فاصله پدها رو دستی باید تنظیم کرد راهی نیست خودکار یه فاصله مشخص به همه پدها بده؟
مرسی از کمک هاتون اقای عزیزی

[sara90]

این ابعاد رو به چه صورت وارد می کنیم در صورتی که اول متریک انتخاب کرده باشیم فیبر من 15*20 میشه توضیح بدین چه جوریاس دادن ابعاد؟
