شارژر لیتیوم

[parsegade]

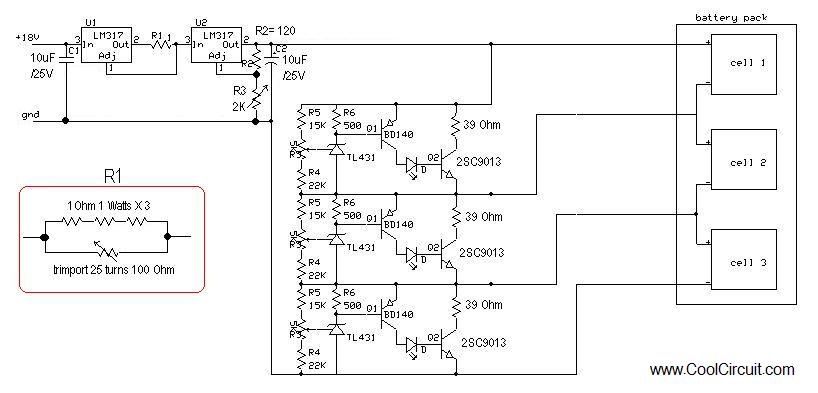

سلام من شماتیک این شارژر رو از اینترنت گرفتم که واسه سه تا باطری.و بالانسر هم داره.سوال من اینه که ایا میشه با اضافه کردن دوطبقه دیگه، به جای سه تا پنج تا باطری رو شارژ کنم؟با توجه به اینکه مقادیر قطعات در هر طبقه کاملا یکیه؟البته اینو میدونم که باید ولتاژ ورودی رو هم افزایش بدم

[behzady]

مشکلی نباید پیش بیاد چون مدار بر اساس اختلاف ولتاژ یک سل طراحی شده

[parsegade]

ممنون باطری من 2200 میلی امپره.واسه تنظیم جریان به 220 میلی(1/10 جریان نامی)باید خروجی 317 ها رو تنطیم کنم درسته؟

---

راستی یه سوال دیگه.ظاهرا طبق شماتیک،هر سل که شارژ بشه چراغ ال ای دی روشن میشه.حالا اگه من هر سل که شارژ شد اونو از مدار خارج کنم.تو روند شارژ بقیه سلها اختلالی ایجاد میشه؟؟

[behzady]

برای جریان باید مقدار R1 رو تغییر بدید
هدف لود بالانسر اینه که ولتاژ هارو یکی بکنه و درست نیست وقتی یکی شارژ شد خارجش کنید عملیات شارش وقتی تکمیل میشه که همه شارژ بشن
ولی اگه خواستید خارج کنید باید جای باطری سیم بزارید و ولتاژ شارژ رو هم متناسب با اون کم کنید

---

LED وقتی روشن میشه که لودبالانسر فعال باشه وگرنه خاموشه

[parsegade]

ممنونم راهنمایی بزرگی بهم کردین

---

راستی به نظر شما واسه 5تا باطری 2200میلی،ولتاژ ورودی (ورودی مدار)24ولت 1 امپر کفایت میکنه؟
