مشکل در پروگرامر Xmega

[MN-123]

دروود دوستان

من یه پروگرامر ساختم برای XMEGA همچی درسته ... درایوشم کردم ...

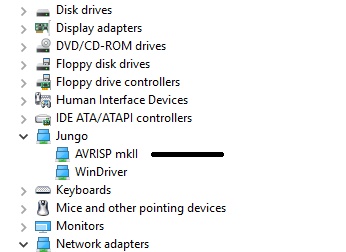

داخل AVR Studio 4 بالا میاد...بدونه مشکلی ...

من تازه با Xmega آشنا شدم...

دوتا پین داره که یه دونش PDI و RESET/PDI .. اینارو وصل میکنم ..تغذیشم 3.3 ولت بهش میدم

بد میام پروگرامش کنم...نمیشه..

ممنون میشم کمکم کنید....

[MN-123]

دوستان کسی  HEX اینو نداره شاید هگزش مشکل داشته باشه ...یه چراغ سبز داره که روشن نمیشه./..

[MN-123]

دوستان کسی راه حلی چیزی نداره ..نیاز دارم...کسی نکته ای چیزی داره ..ممنون میشم بگه کلا در مورد برنامه ریزی Xmega

[MN-123]

اون دو تا OK میشه ولی اون یدونه OK نمیشه ...نمیدونین مشکل کجاست ...

خیلی کارم گیره کمک کنید ...ممنون

[saeedsmk]

سلام خوب هستيد
پايه ها اين طوري بايد وصل شوند
1- مثبت برد به مثبت پروگرامر( در صورتي كه ولتاژ دو منبع يكي باشه . وصل نشه مشكل ساز نميشه معمولا)
2- PDI_DATA به data پروگرامر
2- ESET/PDI_CLK  به clock و يا در بعضي از پروگرامر ها r/clock يا  reset/clock
4- منفي برد به پروگرامر  اگر وصل نباشه پروگرامر كار نمي كنه

پ.ن:

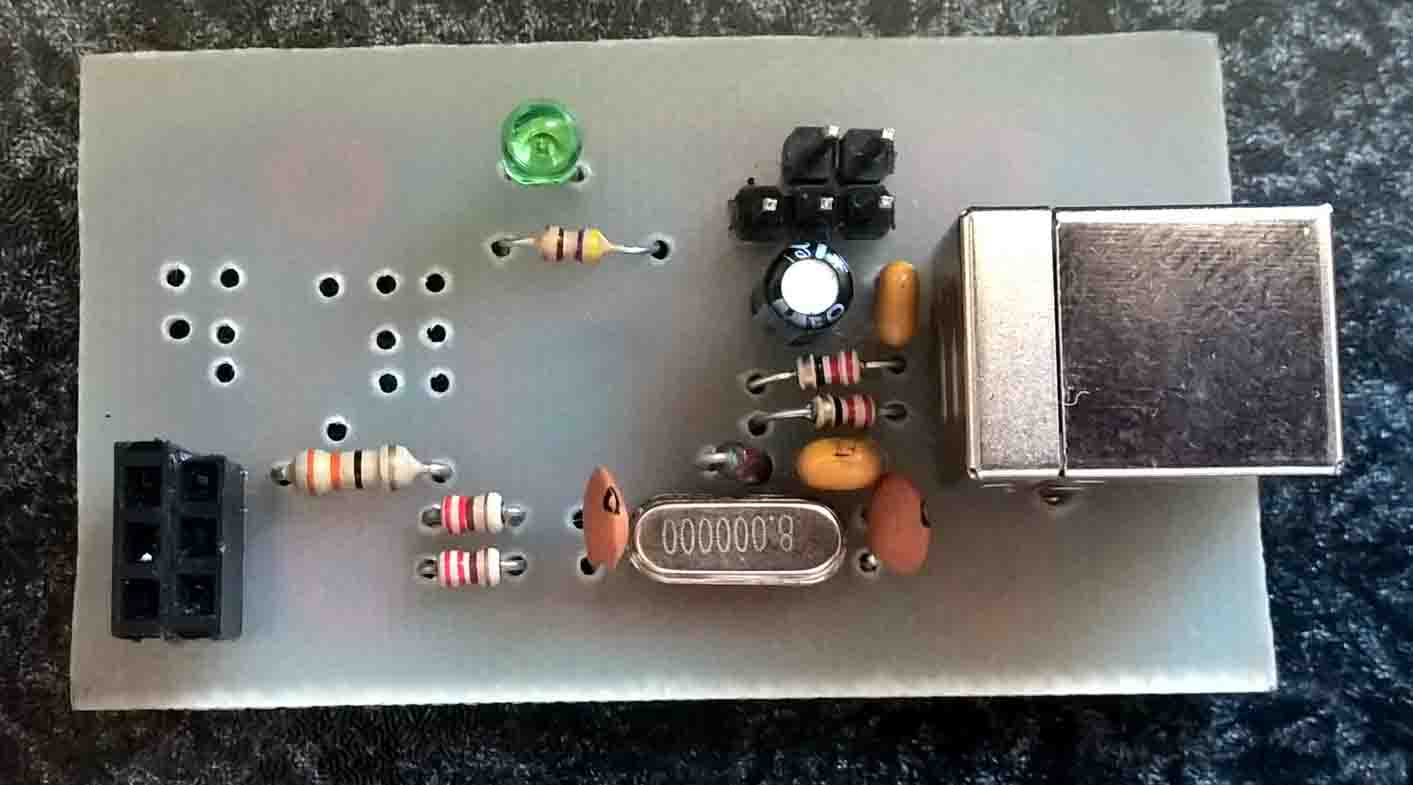

برد رو اتچش رو ديدم :
led  فقط زمان بر قراري ارتباط و پروگرام ميكرو كار ميكنه
فايل هگز رو اپ كردم
اميدوارم كمك كنه

[MN-123]

سلام خوب هستيد
پايه ها اين طوري بايد وصل شوند
1- مثبت برد به مثبت پروگرامر( در صورتي كه ولتاژ دو منبع يكي باشه . وصل نشه مشكل ساز نميشه معمولا)
2- PDI_DATA به data پروگرامر
2- ESET/PDI_CLK  به clock و يا در بعضي از پروگرامر ها r/clock يا  reset/clock
4- منفي برد به پروگرامر  اگر وصل نباشه پروگرامر كار نمي كنه

پ.ن:
برد رو اتچش رو ديدم :
led  فقط زمان بر قراري ارتباط و پروگرام ميكرو كار ميكنه
فايل هگز رو اپ كردم
اميدوارم كمك كنه

دروود بر شما...
خیلی لطف کردین ..ممنون...الان چراغش روشنه ولی یبار میاد یبار نمیاد

مثبتشو نمیزنم درست میشه..نمیدونم چه مشکلی داره....با این حال که مثبتشو نمیزنم...هر از گاهی میاد...مثبتشو دقیق نمیدونم از کجا باید بگیرم

[MN-123]

مشکلش خیلی عجیبه  :lol:

مثبتو میام به منفی چند با اتصالی میدم درست میشه...

یعنی چه مشکلی داره....

[saeedsmk]

سلام خوب هستيد
خوشحالم كمك كرد.
دوتا جامپر ريست داره بعد از اينكه انها را ميزنيد ايا بازم يك خط در ميون كار ميكنه ؟
تا اونجاي كه ميدونم xmega  مثبتش 3.3 است و مثبت پروگرامر شما 5 پس وصلش نكنيد اصلا .
با يك برد ديگه xmega  امتحان كن ممكنه xmega خراب شده باشه .
اگر بازم مشكل داشتيد دو تا مقاومت 220 اهم هست انها را كم كنيد مثلا 170 ( r4 و r3) اگر بازم جواب نداد يك مقاومت 33 اهم هست 22 اهم ش كنيد
كلا اين پررگرام مشكل نداره
به اميد ديدار

[MN-123]

سلام خوب هستيد
خوشحالم كمك كرد.
دوتا جامپر ريست داره بعد از اينكه انها را ميزنيد ايا بازم يك خط در ميون كار ميكنه ؟
تا اونجاي كه ميدونم xmega  مثبتش 3.3 است و مثبت پروگرامر شما 5 پس وصلش نكنيد اصلا .
با يك برد ديگه xmega  امتحان كن ممكنه xmega خراب شده باشه .
اگر بازم مشكل داشتيد دو تا مقاومت 220 اهم هست انها را كم كنيد مثلا 170 ( r4 و r3) اگر بازم جواب نداد يك مقاومت 33 اهم هست 22 اهم ش كنيد
كلا اين پررگرام مشكل نداره
به اميد ديدار

دروود ...ممنون..شما خوب هستید

شاید مقادیر پایه هایی که به میکرو میخوررو باید کم یا زیاد کنم ...ممنون تست میکنم جوابشو میگم...

خیلی لطف کردین...

[MN-123]

دروود

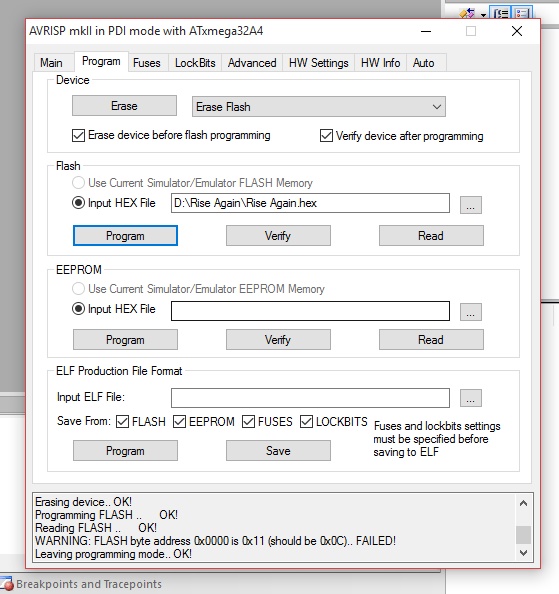

درست شد فقط موقع ریختن برنامه این ارورو میده

مقاومتهایی که به پایه های میکرو میخوردنو به 1 کیلو تغییر دادم ...

[saeedsmk]

سلام خوب هستيد
ايا برنامه كه كامپايل كردي روي ميكرو درست كار ميكند .؟
اگر درست كار ميكند تيك verify رو بردارين
به اميد ديدار
