صفر شدن پایه میکرو در صورت قطع برق

[mega16]

یک سخت افزار ساده برای اتصال به میکرو میخوام که وقتی برق رفت یا به عبارتی ساده تر در شکل زیر برق 12 ولت قطع شد PINB.0 صفر شود ، یعنی با قطع برق شهر این پورت میکرو صفر گردد ، این ساختاری که من با دو مقاومت استفاده کردم درسته ؟ الان در این ساختار تا وقتی ولتاژ 12 ولت باشه صفر وارد پورت نمیشه اما وقتی برق 12 قطع می شود پایه PINB.0 صفر میشود ،

[1نفر]

سلام مهندس
اصل مدار درسته اما تو مقدارها دقت کنید و واس محاسباتتون اون 12 رو (اگه تثبیت شده12 نیست ) مقدار واقعی در نظر بگیرید مثلا اگه باتری هست ممکنه 14-15 و این حدود بشه در نتیجه مقدار مقاومتا رو با اون ولتاژ باید حساب کرد و میشه محض احتیاط از چیزی مثل زنر 5ولت یا دیودTVS و اینا موازی با R2 گذاشت تا اگه ولتاژ به هر دلیلی بالاتر رفت پین میکرو نسوزه

موفق باشین

[mega16]

سلام آقای مهندس بله حتما بای ولتاژ کاهش پیدا کند که پین میکرو نسوزد اما چطوری میشه از اپتوکوپلر استفاده کرد که ولتاژ 12 ولت کاملا ایزوله باشه .؟

[1نفر]

سلام مهندس

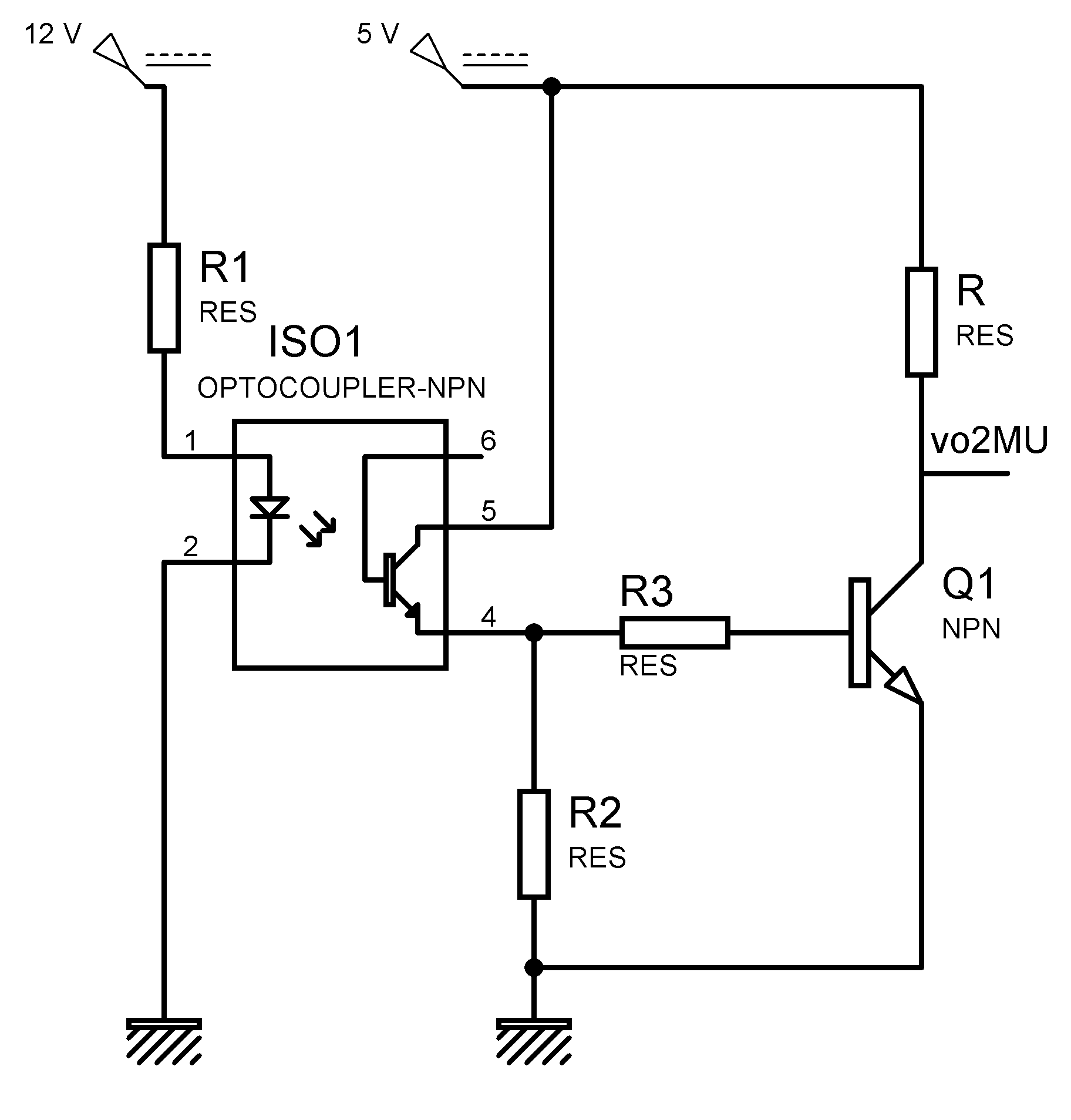

خروجی با ترانزیستور



اینم عادیش
موفق باشید

[mega16]

سلام مهندس

خروجی با ترانزیستور



اینم عادیش
موفق باشید

بهترین نوع اپتوکوپلری که برای این کار پیشنهاد میکنید چیه ؟ فرقی میکنه چی باشه ؟
