ac/ac تکفاز با میکرو

[milooshjoon]

مهندس من خیلی باهنرم. چهارتا تریستور سوزوندم.
علتش چیه؟ فکر نمیکنم علتش طرز تریگر کردنش باشه. یه لحظه هدایت می کنن و بعد دو تاتریستور سوخته رو دستمه.
اسنابر لازمه که بذارم. کجا و چه جوری باید بذارم؟ خازن و مقاومته دیگه اما مقادیرشون؟ ac یا dc؟ چه نوعی؟
هیت سینک ها رو چی چه جوری باید وصل کنم به تریستورها؟پیچ و مهره؟

[reza555]

با اهم متر یه تستی بزن
ببین از چه ناحیه ای سوخته
اگر از ناحیه گیت باشه معلومه که مشکل از درایو گیت هست
چه باری برای تریستور قرار دادی؟

[milooshjoon]

با اهم متر که چک می کنم. گیت و کاتد از دو طرف به هم راه می دن با مقاومت 167 اهم و اند نه به گیت راه میده نه به کاتد از هر دو طرف. گیت کاتد مگه اتصال دیودی نیست؟
یه روش تست دیگه هم اینه که اند رو به مثبت مولتی متر و کاتد رو به com مولتی متر وصل می کنیم بعد یه لحظه (تو همه مراحل اند و کاتد به مثبت و com وصلن) گیت رو به اند وصل می کنم و برمیدارم باید روشن شه و روشن بمونه. ولی روشن میشه و بعد خاموش میشه( منظورم از روشن شدن اینه که راه میده حالا این مسیر گیت کاتده یا اند کاتد نمی دونم.)
تو یه مدار جدا هم تست کردم از منبع 3 ولت برای گیت کاتد و از منبع 5 ولت برای اند کاتد استفاده کردم ولی روشن نمی شد. ولی گیت رو که به اند وصل می کردم led که به عنوان بار (سری با یک کیلو اهم) قرار داده بودم تو مدت زمان اتصال گیت و اند روشن میشد و بعد خاموش میششد.
البته برای تریستورهایی که تازه خریدم و تریستورهایی که قبلا رو مدار گذاشته بودم یه جواب می گیرم؟؟؟!!!

vd چیه تو کاتالوگ تریستور؟بیشتر موردها رو با vd=12 ولت نوشته.!
راستی هیت سینک کوچیک هم که بستم .
برای بار در کل یه لامپ 100 وات میذارم. یه ترانس 220/32 گرفتم که مدار رو با 32 ولت جواب بگیرم !!!!
اسنابر هم خازن 104 ،فکر کنم 500 ولت و یه مقاومت سری 27 اجری 5 وات رو با اند کاتد موازی کردم.


راستی lcd رو فهمیدم چرا ناقص نمایش میده، به خاطر کردستال تعریفی میکرو هستش اگه تو برنامه هم 8 مگا هرتز باشه حله. ولی چون دقت زاویه اتشم پایین میاد از خیرش میگذرم.

---

یه چیز دیگه هم هست.
وقتی با200اهم و دیود خروجی ترانس رو اندازه می گیرم حدود 2.8 ولته وقتی به گیت کاتد وصل می کنم دو سر گیت کاتد در حرود 05 ولت می افته در حالیکه باید حدود 1.3 یا 1.4 بیفته سر گیت کاتد!!! علتش چیه؟؟

[milooshjoon]

انگااااااار این تریستورها igbt هستن!!!! مگه میشه 8 تا تریستور هم خراب باشن؟؟
امروز با ولتاژ اند کاتد 13و14 ولت هم تست کردم. همونجوری که قبلا بود جواب میداد. اگه می خواستم از igbt استفاده کنم که یه کار ترو تمیز در میومد. دیگه ادامه نمیدم اگه استادم قبول کنه؟؟!!! تازه بعدش هم باید نویز گیر و از این جور مدارها ببندم روش. پروژه های ترم جدیدم رو شروع کنم بهتره.
تا استاد چی بفرمایند!!

[reza555]

VD:Repetitive peak off-state voltages

اسنابر هم خازن 104 ،فکر کنم 500 ولت و یه مقاومت سری 27 اجری 5 وات رو با اند کاتد موازی کردم.

اگر تغییرات ناگهانی ولتاژ و جریان توی مدار سری با تریستور ندارین نیازی به اسنابر ندارین
بار شما آنچنان سلفی هم نیست که مشکلی ایجاد شه

راستی lcd رو فهمیدم چرا ناقص نمایش میده، به خاطر کردستال تعریفی میکرو هستش اگه تو برنامه هم 8 مگا هرتز باشه حله. ولی چون دقت زاویه اتشم پایین میاد از خیرش میگذرم.

از کریستال 11059200 استفاده کن . دقتش خوبه برای زمان بندی

وقتی با200اهم و دیود خروجی ترانس رو اندازه می گیرم حدود 2.8 ولته وقتی به گیت کاتد وصل می کنم دو سر گیت کاتد در حرود 05 ولت می افته در حالیکه باید حدود 1.3 یا 1.4 بیفته سر گیت کاتد!!! علتش چیه؟؟

یه بار مستقیم خروجی میکرو رو با یه ترانزیستور بده به تریستور. مدار شما توان بالایی نداره
در ضمن ، من آخر نفهمیدم شما مدارتون چیه .هر بار یه بخشی از اون رو گذاشتی
شکل کل مدار رو بذارین

وضعیت 2 تریستور و مدارها و درایورهاشون و میکرو واضح نیست

[milooshjoon]

سلام مهندسای عزیز سال نوتون مبارک.
من امروز ولتاژ تریگرم رو چک کردم. وقتی به گیت -کاتد وصل نیست 2 ولت و 160 میکرو ثانیه ولتاژ دارم. ولی وقتی تو خروجی گیت -کاتد یا یه مقاومت 100 اهمی وصل می کنم ولتاژ به 50 دا 25 میلی ولت و 16 ( شایدم 1.6 دقیق یادم نیست) میکرو ثانیه کاهش پیدا میکند

خوب با اهم متر هم ولتاژ خروجی مدار رو چک کردم( تغذیه مدار رو قطع کردم)، بدون دیو د 166 اهم و با دیود 1.5 مگا اهم مقاومت می بینم.
حالا پیکار کنم که ولتاژ تریگر رو داشته باشم.

راستی ترسیدم خروجی میکرو رو مستقیم بدم به تریستور نوسان برق شهر مدار رو با مشکل مواجه کنه( همه قطعه هام بسوزه)

شکل کلی مدار رو جدا جدا میذارم. هنوز کاملش رو شبیه سازی نکردم.

---

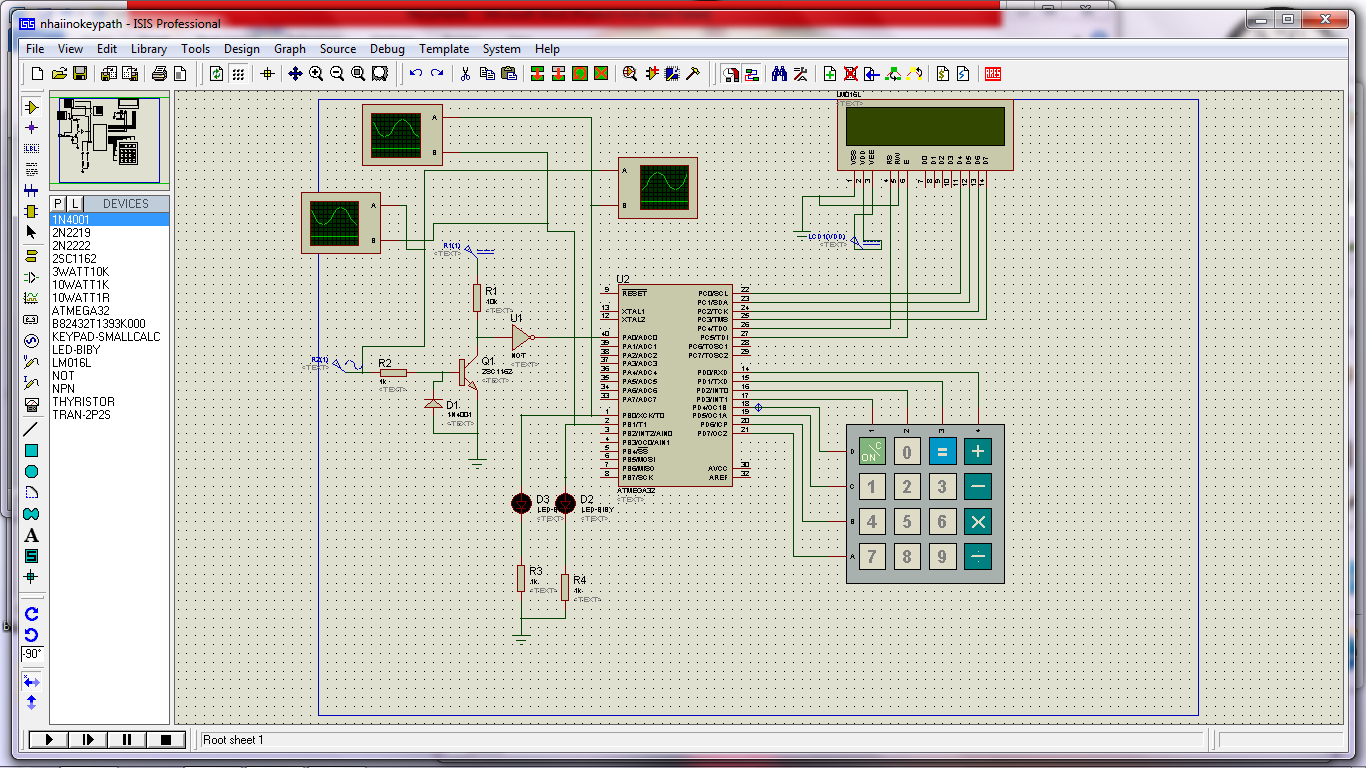

این هم شکل مدارها

[milooshjoon]

every thing in the end is OK,if it isn't OK,it is not the END
این جمله رو یکی از استادامون رو بردش زده.
منم همیشه میگم:
من نه آنم که زبونی کشم از چرخ فلک/چرخ بر هم زنم گر غیر مرادم گردد
مدار ac/ac که دیگه جای خود دارد.

سلاااااام.
امروز بالاخره جواب گرفتم. البته این چند وقته شاید هفته ای یک ساعت کار می کردم.

اشکالات کار این بود که ولتاژ گیت کاتد باید به 0.8 برسه ولی من رو 0.6 و حداکثر 0.7 می رفتم(جایی نگید ها می ترسیدم مدار بترکه ابروم بره)
دیگه اینکه ولتاژ خروجی در سر ترانس خیلی افت میکرد به جای مقاومت 10 کیلو اهمی که در بیس ترانزیستور تقویت کننده در خروجی میکرو بود یه مقاموت 500 اهمی(دو تا یک کیلوی موازی) گذاشتم .
برنامه و مدار هم همون قبلی ها هستن که گذاشته بودم.

حالا یکی دو تا هم عکس میذارم. من که خیلی خوشحال شدم جواب داد.
البته اسیلوسکوپش کجه گراند کانال دو هم گذاشتم که معلوم شه چی به چیه.

از هههممممه تون ممنونم. مخصوصا اقا رضای گل.
