تبدیل موتور سه فاز به تکفاز

[a23723m]

با سلام حضور دوستان
یک پمپ آب سه فاز هست میخواستم بدونم راهی هست آنرا تکفاز کنم و از برق خانگی اشتفاده کنم؟
اگر تکفاز میشود آیا ممکن است در دراز مدت آسیب ببیند؟
با تشکر فراوان

[reza555]

باید از مبدل های تک فاز به سه فاز استفاده کنی
نمیشه که با یه فاز سه فاز راه بندازی

[a23723m]

با تشکر
مدار این مبدلها را می توان به راحتی ساخت؟
اگر می توان ساخت لطفا مرا راهنمایی فرمایید.
از لحاظ قیمت ارزش دارد؟
ممنون

[reza555]

بهترین راه خرید اونه
ساخش بسیار مشکله
چون تمامه تخصص های الکترونیک قدرت توی این مبحث گنجونده شده
و اطلاعات بسیار بالایی در مورد ماشین های الکتریکی سه فازه میخواد

قیمتی هم نداره البته دقیق نمیدونم
بستگی به توان موتور داره
موفق باشید

[رسول]

شما با استفاده از یک خازن براحتی میتوانید این کار را انجام دهید ...

موتورهاي سه فاز ، ميتوانند بجاي موتورهاي يك فاز به شبكه اتصال داده شود به شرط آنكه براي ايجاد ميدان دوار توسط اختلاف فاز از يك خازن استفاده شود در قسمتي كه خازن با سيم پيچي موازي يا سري وصل ميشود جريان جلو افتاده ، بدين ترتيب در مدار اختلاف فاز به وجود مي آيد و ميدان دوار ايجاد ميشود .جهت گردش موتور بستگي به طرز اتصال سيم پيچي كمكي و خازن دارد.

ابتدا ظرفيت خازن مورد نياز را بايد بدانيم:

انتخاب خارن براي هر كيلو وات قدرت

براي ولتاژ 110 ولت ، خازن به ظرفيت µf 250

براي ولتاژ 220 ولت ، خازن به ظرفيت µf70

براي ولتاژ 380 ولت ، خازن به ظرفيت µf22


تغييرات تبديل سه فاز به يك فاز در موتور

موتور با 80% قدرت قبلي كار ميكند.

گشتاور اوليه بستگي به نوع اتصال دارد. كه مقدار آن از 25% تا 60% قابل تغيير است.

براي ايجاد گشتاور اوليه بيشتر از يك خازن راه انداز براي كمك با خازن موتور استفاده كرد

ولي بايد پس از راه اندازي موتور ، خازن راه انداز از مدار خارج گردد.

نكته: اين تغييرات براي موتورهاي روتور قفسه اي است.

البته نحوه بستن خازن در حالتهای ستاره و مثلث با هم فرق دارن ...شما کدومشو میخواین وصل کنین؟

---------------------------------------------------------------------
ازبودن به شدن تبدیل شوید

[a23723m]

با سلام و تشکر فراوان
قسمت سیمبندی موتورو باز کردم سه اتصال U V W دارد و فک میکنم هنوز ستاره یا مثلث نشده است
قدرت موتورو نوشته 40j/kg من راستش نمیدونم چجوری حسابش کنم
اگر لطفی کنید و راهنمایی بفرمایید
خیلی ممنون

[رسول]

توی قسمت سیم بندیش باید 6 تا سیم باشه به شکل زیر:

U1 V1 W1
W2 U2 V2


اگر هم قدیمی باشه به شکل زیره:

U V W
Z X Y


ببین کدوماشو بهم وصل کرده تا من بگم ستاره هستش یا مثلث ....

----------------------------------------------------------------------
خود را شریک پیروزی دیگران بدان

[a23723m]

سلام ممنون
قدیمی
U V W
این سه تا از داخل موتور میاد!که میتونیم بهشون با سه تا پیج سیم خروجی رو .صل کنیم عکس پست قبلی هم مال پلاکارت رو موتور بود.
تشکر

[رسول]

میدونم

اما سه سیم نیست ... 6 سیم هستش که باید داخل تخته کلم رو خوب نگاه کنی

درسته خروجی آخرش سه سیم میشه اما درونش 6 سیمه که یا ستاره بسته میشن یا مثلث و بعدش سه تا سیم بیرون میاد

----------------------------------------------------------
احساس دل بالاتر از منطق است

[a23723m]

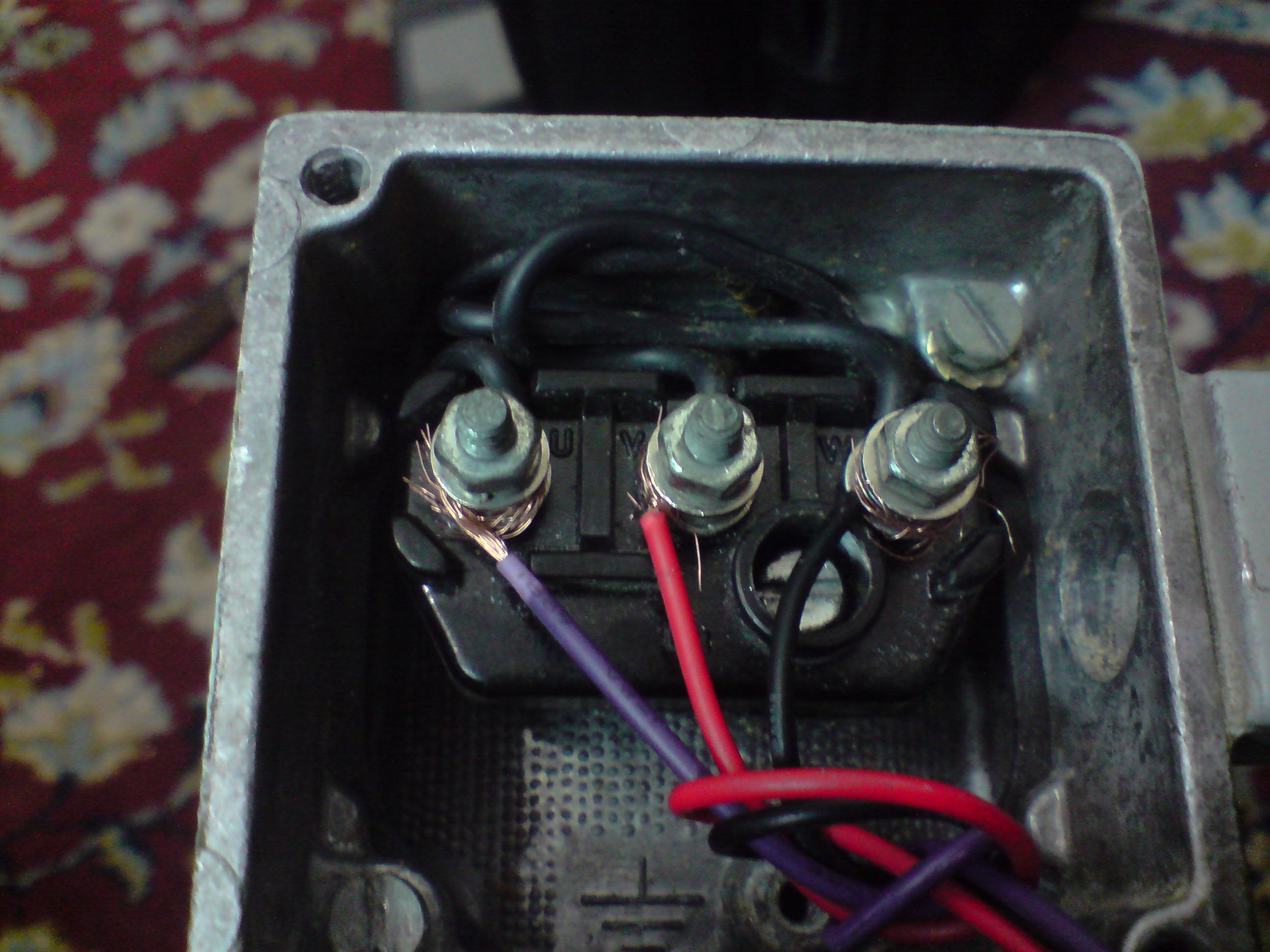

این عکسش...

زیر اون پلاستیک مشکی هم اون سه تا UVW هم میره تو سیم پیچ!!!
هیچی دیگه نداره.

روی پلاکارتشم زده سه فاز.

[رسول]

مطمئنی مستقیم میره داخل سیم پیچها .... زیر اون پیچ شاید سه سر سیم دیگه هم وجود داشته باشه!!

یه سوال دیگه:

این موتور رو میخوای بعد از تک فاز کردنش در کجا استفاده کنی؟

همچنین میخوای که راستگرد باشه یا چپ گرد؟

نکته: میدونی که وقتی این موتور سه فاز رو تبدیل به یک فازش کردی با 70 الی 80 % قدرت اصلیش کار خواهد کرد
------------------------------------------------------------------------
